le montage d'un poste CB

Message par mikael le Lun 17 Déc 2012 - 20:07

Ce si est un tuto sur le montage d'un poste CB

première partie (le montage)

le montage d'un poste CB n'est pas une opération très compliqué

il faut avoir des connaissances en électricité
et surtout savoir souder à l'étain

pour l'outillage
des tournevis plat est cruciforme de différente taille
jeu de clef plate et à pipe
un bon gros fer à souder
une pince coupante
une pince multi-prise
un cuter
du scotch d'électricien
une perceuse avec des foret de différent diamètre
un peut de silicone (pour l'étanchéité de la fixation de l'antenne)


pour ce tuto j'utilise le matériel suivant


le tx :3900 HPEF grand pluto

l'antenne : LEMM turbo 2001

je pouvais une installation plus petite
mes vus que j'ai ce matériel disponible
j'en profite

le 3900 me sers pour moduler en usb /lsb
pour le choix de l'antenne
je n'est jamais regretté ce modèle

la LEMM est une excellente antenne

elle dispose d'un gain de 6,5 db
est peut monter jusqu'à 2000w

vous me dirai surement que sa longueur de 2 mettre peut poser un problème

l'idéale serait de la poser sur le toit pour avoir la meilleur réception possible

mes pour des raison évidente
je la pose sur la porte arrière pour éviter de me la faire arracher par les branches




pour commencer je commence toujours par l'antenne
pour allez vers le tx

je commence par dégarnir la porte arrière



je dépose le plip de fermeture de porte



je dépose la garniture de porte



pour facilité les manipulation je profite de déposer le feu
mais ce n'est pas forcément nécessaire






je prépare le coaxiale d'antenne pour évité les nœuds




passage du coaxiale dans la porte






démontage du soufflet de portière



passage du coaxiale par l'habillage intérieure







pour facilité le passage du coaxiale je dépose de l'assise du siège arrière
et la fixation inférieure de la ceinture de sécurité (clef de 15mm)





repose de la garniture intérieure



pour la fixation du tx

je ne veux pas condamner ma boite à gant
j'utilise la barre de dessous de la boite à gant
à laide de deux petite équerre plate

petite astuce
j'utilise une cheville moly (pour placo-platre) de 5mm
comme écrou à cage

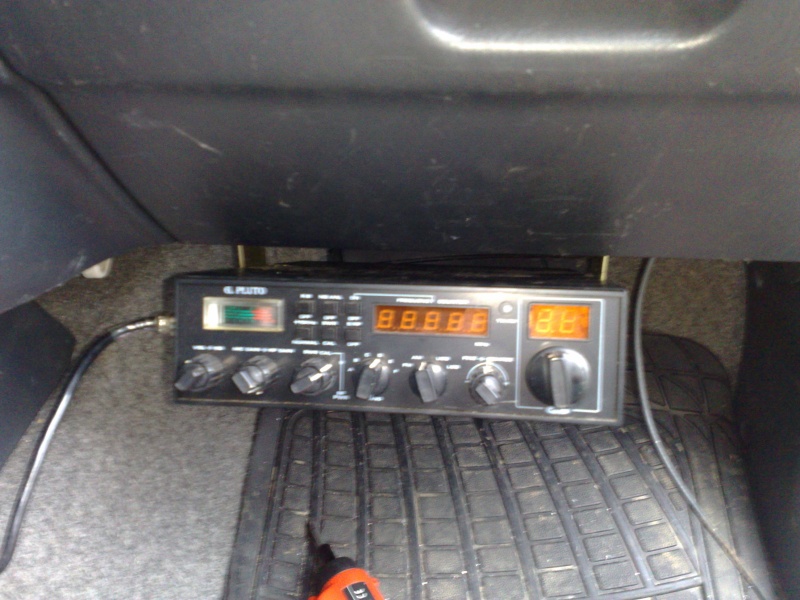

le tx monté



le tx monté boite a gant ouverte




pour évité de me faire arracher l'antenne
je monte une plaque de renfort pour la fixation de l'antenne



la prise de l'antenne fixé avec la plaque de renfort







voici l'antenne installé






pour l'alimentation du tx

le 3900 possède un câble d'alimentation qui se détache du poste

donc si je veux retirer mon tx il me suffis de débrancher la PL de l'antenne
et la prise d'alimentation

je l'alimente directement à la batterie en passant par le passage de câble du câble
de commande d'ouverture de capot








deuxième partie le réglage de l'antenne ( TOS)


je possède deux modèle de TOS mettre

le premier



pour calibrer je met l'interrupteur sur la position REF

en appuyant sur le micro je règle à l'aide du bouton CAL le curseur sur la position set infini

pour lire le TOS je remet dans la position FWD puis j'appuie sur le micro

le TOS doit se situé entre 1 et 1,5

le deuxième

le TOS mettre en lecture direct




je règle le curseur POWER sur 50 à l'aide du bouton rond et en appuyant sur le micro

la lecture se fait directement sur le curseur SWR



le réglage du TOS se fait sur les deux fréquence les plus éloigné

c'est a dire le canal 1 et le canal 40 pour les tx homologué
pour les tx débridé on utilise le canal 1 en sous inf est le 40 en triple supp

attention de ne pas faire de trop longue pression sur le micro pendant le réglage
si l'antenne est mal régler
car on risque de cramer le poste


pour le réglage de l'antenne
on fait varier sa longueur en desserrent le brin

si nécessaire : il faut couper le brin millimètre par millimètre

il faut que la valeur soit entre 1 est 1,5 maxi

l'idéale pour régler le TOS serait de le faire dans un endroit dégager de toute structure métallique ,
de ligne électrique et à l'extérieure
avatar
mikael
Pilier
Pilier

Messages : 3327
Date d'inscription : 28/07/2010
Age : 45
Localisation : pont croix 29 bzh

Revenir en haut Aller en bas

Re: le montage d'un poste CB

Message par JIMNY B le Mar 18 Déc 2012 - 9:43

merci!!!!je cherchais de l'aide pour le reglage avec le tosmetre!!!!!!!! salut interess
avatar
JIMNY B
Habitué
Habitué

Messages : 355
Date d'inscription : 12/11/2012
Age : 30
Localisation : Loir et Cher

Revenir en haut Aller en bas

Re: le montage d'un poste CB

Message par mikael le Mar 18 Déc 2012 - 21:32

j ai retrouvé le sujet
j'ai voulu faire fusionner les sujet "le tien et le mien "
mais impossible

merci pour c'est préssision Wink
avatar
mikael
Pilier
Pilier

Messages : 3327
Date d'inscription : 28/07/2010
Age : 45
Localisation : pont croix 29 bzh

Revenir en haut Aller en bas

Re: le montage d'un poste CB

Message par Gregosse le Jeu 15 Aoû 2013 - 22:34

Bon poste moi j aidans un carton un president valery , v

Gregosse
Regulier
Regulier

Messages : 168
Date d'inscription : 17/07/2013

Revenir en haut Aller en bas

Re: le montage d'un poste CB

Message par mikael le Jeu 15 Aoû 2013 - 23:58

Gregosse a écrit:Bon poste moi j aidans un carton un president valery , v
c'est un bon poste aussi

le mien est une version non homologué "240 canaux bis décalage en fréquence 8 Watt AM FM 12 watt USB LSB"

je fais un peut de BLU pendant mon temps libre et en fonction de la propague
bien placé ça vas très loin Brésil Europe de l'est ou les Russes

je l'utilise beaucoup plus en convoie pour les sorties 4x4


la LEM est une excellente antenne
2 mètre de longueur soit
elle est vraiment géniale
sont gain est de 6.5db
elle peut aller jusqu’à 2000 watt

c'est sur par apport au espagnole qui utilise beaucoup plus de puissance
ça fait rikiki
mais je suis très contant de passer loin avec mon montage
même si c'est  difficile
