revision d'un jimny diesel

Voir le sujet précédent Voir le sujet suivant Aller en bas

revision d'un jimny diesel

Message par mikael le Jeu 29 Juil 2010 - 0:01

L'entretien périodique d'un véhicule est déterminé par le constructeur
pour le jimny diesel l'espacement entre deux révisions est de 10 000 km

la revision consiste non seulement à remplacer les fluides usager( liquide de frein,huile moteur,huile de boite, de pont et liquide de refroidissement),
mais aussi de contrôler que le véhicule soit en excellent état de fonctionnement et de sécurité, suivant les données constructeurs
ceci afin de maintenir un niveau d'état de fonctionnement,de fiabilité et de sécurité du véhicule.

Pour les principaux articles à remplacer sur le jimny diesel
il convient de remplacé:le filtre à huile,l'huile moteur et le joint de bouchon de vidange
à chaque révision

Pour les contrôles à effectuer :
niveau de liquide de frein
niveau de liquide de refroidissement
niveau de liquide de direction assisté
niveau du liquide de lave glace
l'état du filtre à air
purge du fitre à gazoil
l'état des freins avant (plaquette,disque de frein et flexible)
état des frein arriere plus le nettoyage (garniture,tambour et cylindre de roue)
état de la tuyauteries des freins et carburant (fuite,rouille, pincement)
état des pneumatiques et leur pression
état de la ligne d'échappement (fixation et corrosion)
contrôle générale des soubassements du véhicule
contrôle de l'état et tention des couroies

pour cette révision « 100 000km »

j'ai remplacé les piéces suivante
fitre à gazoil,filtre à air, fitre à huile et mes joints de pivot (qui fuyaient)

pour remplacer le fitre à gazoil c'est simple



il faut enlevé la barette blanche qui guide les tuyaux



à l'aide d'une pince multiprise
comprésser le clips ( petit carré)
puis en même temp lever le tuyau



[url=]http://www.servimg.com/image_preview.php?i=263&u=11197876][/url
conseil
enlever les capuchons (orange) avant d'enlever les tuyaux
ceci à fin de permettre de rebrancher le tuyau sur le nouveau filtre au même l'emplacement

[url=]http://www.servimg.com/image_preview.php?i=260&u=11197876][/url

pour être sur que le tuyau soit bien clipsé on doit entrendre un clic



pour la purge du filtre je conseil de laisser débranché le racord retour du reservoir
ceci afin de permettre le remplisage du filtre

astuce
je mets mon doigt sur la sortie du fitre pour l'obturer car à chaque coup de poire le gazoil sort sans remplir le filtre
je conseil de retirer le doigt entre deux coup de poire car si non le fitre se met sous pression


une fois le filtre rempli on rebranche le dernier racord
puis on pompe plusieurs fois à l'aide de la poire pour finir d'évacuer le reste de l'air

une fois le tout remonté
il faut démarrer le moteur et le laissé tourner au moins une minute


ensuite on peut commencé à vidanger l'huile moteur
à l'aide d'une clée de 17 mm
je conseil de remplacer le joint (diamêtre 16 mm)
aprés chaque révision











vidange




pendant le temp où l'huile coule
on peut contrôler les niveaux de boites et ponts

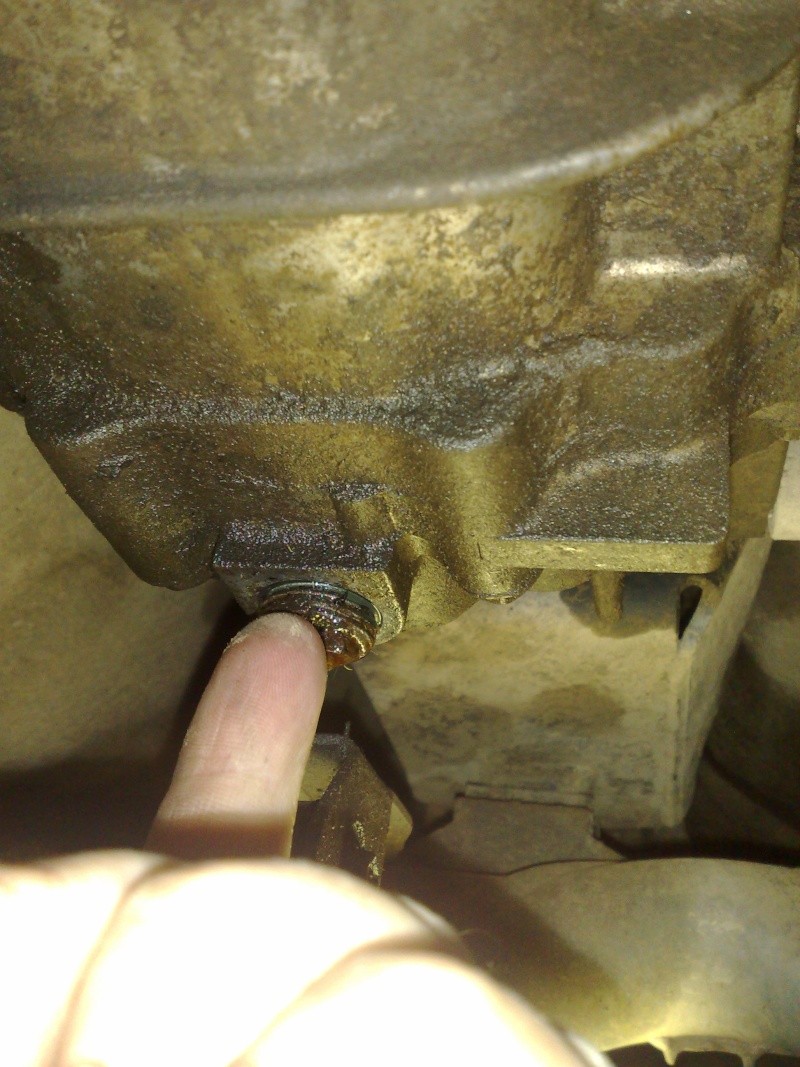

voici le bouchon de vidange du pont avant ( situé au même endroit pour l'arriere)






voici le bouchon de niveau et de remplisage du pont avant (idem pour l'arriere)

pour contrôler son niveau il faut que l'on puisse touché l'huile avec son doigt



bouchon de niveau et de remplisage d'huile de boite de vitesse




bouchon de vidange de boite de vitesse


bouchon de vidange de boite de transfère


bouchon de remplissage et de niveau d'huile de boite de transfère


pour les dévisser
il faut un carré de 10 mm
il y a la possiblité d'utiliser le carré des ralonges « boite de douille » avec le cardent pour les douilles

pendant que je suis sous le véhicule
j'en profite pour contrôler les dessous du jimny si je ne vois pas quelque chose de suspect

j'avais déjà constater que met joint de pivot était hs
je profite de l'occasion pour les remplacer







une fois toute c'est opération effectué
l'huile moteur à suffisement coulé
il ne me reste plus qu'a remettre le bouchon de vidange

passons à la partie supérieure

pour le remplacement du filtre à huile
il est plus façile d'utlisée la cloche à filtre avec l'aide d'une ralonge et d'un T

voici le fitre à huile est la cloche





avant de remettre le filtre neuf
il faut mettre de l'huile sur le joint du filtre

il ne reste plus qu'à remettre de l'huile
jusqu'au niveau haut

huile nivau d'huile haut


une fois avoir mis l'huile au niveau haut
on doit faire tourner le moteur pendant 30 secondes
puis laissé l'huile redescendre au moins 5 minutes

le niveau d'huile 5 minutes aprés avoir fait démarrer le moteur
la différence de niveau et dû au remplissage du filtre à huile



ensuite il faut faire l'appoint pour remettre l'huile au niveau haut




profitons de c'est 5 minutes pour contrôler les niveaux de liquide de freins, de refroidisement,de lave glace et de direction assisté

profitons en pour contrôler s' il n'y a pas de fuite sur le moteur et l'état de la couroie

il ne reste plus qu'a réalisé les contrôles des freins avant et arrière (+ le nettoyage des freins arriere ),des pressions des pneumatiques et de l'éclairage


j'espère que ce tuto pourras vous aider dans la connaissance de votre jimny




avatar
mikael
Pilier
Pilier

Messages : 3327
Date d'inscription : 28/07/2010
Age : 45
Localisation : pont croix 29 bzh

Revenir en haut Aller en bas

Re: revision d'un jimny diesel

Message par hunter83 le Mer 8 Juin 2011 - 17:53

Bonjour,

Je constate que personne n’a songé à te remercier pour ces explications et ces photos, c’est regrettable.

Alors, s’il n’y en a qu’un, ce sera moi, Merci, mikael.

J’attends, avec plus ou moins de patience, mon Jimny, pour la fin de l’année, en septembre, avec un peu de chance.

Cordialement,

D. Wink


Dernière édition par hunter83 le Jeu 9 Juin 2011 - 0:37, édité 1 fois
avatar
hunter83
Regulier
Regulier

Messages : 104
Date d'inscription : 01/06/2011
Age : 72
Localisation : Var

Revenir en haut Aller en bas

Re: revision d'un jimny diesel

Message par mikael le Mer 8 Juin 2011 - 19:15

hunter83 a écrit:Bonjour,

Je constate que personne n’a songé à te remercier pour ces explications et ces photos, c’est regrettable.

Alors, s’il n’y en qu’un, ce sera moi, Merci, mikael.

J’attends, avec plus ou moins de patience, mon Jimny, pour la fin de l’année, en septembre, avec un peu de chance.

Cordialement,

D. Wink

merci Wink
avatar
mikael
Pilier
Pilier

Messages : 3327
Date d'inscription : 28/07/2010
Age : 45
Localisation : pont croix 29 bzh

Revenir en haut Aller en bas

Re: revision d'un jimny diesel

Message par Laminak le Jeu 9 Juin 2011 - 0:33

affraid affraid Il a une fausse affraid affraid Trop bien cheers

Super Tuto...

J'ai quasiment tout fait du tuto Very Happy cheers cheers à par que moi c'est pas un diésel lol!

Question ? quand tu changes tes joints de pivot, les feuitres du joint, sont-ils coupés Question
avatar
Laminak
Pilier
Pilier

Messages : 1225
Date d'inscription : 22/07/2010
Age : 44
Localisation : Seine & Marne

Revenir en haut Aller en bas

Re: revision d'un jimny diesel

Message par mikael le Jeu 9 Juin 2011 - 18:53

Laminak a écrit:

Question ? quand tu changes tes joints de pivot, les feuitres du joint, sont-ils coupés Question

non

tu doit couper ton joint de biet 45 °

il faut metre la coupure en haut et décalé la coupure flasque d'un 1/4 en amon ou aval Wink

si non il faut tous démonter comme pour les roulements de pivot
et utiliser un conne comme pour les souflet de cardan Wink
avatar
mikael
Pilier
Pilier

Messages : 3327
Date d'inscription : 28/07/2010
Age : 45
Localisation : pont croix 29 bzh

Revenir en haut Aller en bas

Re: revision d'un jimny diesel

Message par Laminak le Jeu 9 Juin 2011 - 20:38

Ca nuit pas à l'étanchéité de couper le joint scratch même avec la coupe en bié...

Tu les change tous les combiens c'est joints study Question
avatar
Laminak
Pilier
Pilier

Messages : 1225
Date d'inscription : 22/07/2010
Age : 44
Localisation : Seine & Marne

Revenir en haut Aller en bas

Re: revision d'un jimny diesel

Message par mikael le Ven 10 Juin 2011 - 16:13

je le change dés que ce n'est plus étanche
en principe avec les roulement (c'est plus facile on profite que tout est démonté)

c'est vrai que l'idéal serait de déposé tout pour le remplacer
mai quant tu voi comment tu en chie pour remplacer que les roulements de pivot
tu n'a pas trop envie de le faire

d'origine il ne sont pas coupé
quant j'ai remplacé la dernier foi
il y en avait un qui était coupé et l'autre pas
c'était coupé tu côté ou suzuki m'avait remplacé les roulements de pivot en garantie
donc je suppose qu'il on fait pareille

il faut bien faire attention que ton joint soit bien en place sur la flasque

sur le tuto replacement des roulements de pivot le joint n'était pas coupé

avatar
mikael
Pilier
Pilier

Messages : 3327
Date d'inscription : 28/07/2010
Age : 45
Localisation : pont croix 29 bzh

Revenir en haut Aller en bas

Re: revision d'un jimny diesel

Message par éricM le Lun 17 Déc 2012 - 21:56

Je roule en Jimny depuis septembre.
Un grand merci mikael pour ton pas à pas en photos.

J'aimerai essayé de faire comme toi.
Je n'ai pas de fosse. le reste des outils j'ai sauf la cloche à filtre.
Reste plus qu'à acheter le filtre gasoil et huile.
avatar
éricM
Habitué
Habitué

Messages : 250
Date d'inscription : 10/09/2012

Revenir en haut Aller en bas

Re: revision d'un jimny diesel

Message par sparidus le Lun 17 Déc 2012 - 22:18

la fosse c'est surtout pr le def, avec le mien c'était des bricoles ts les 15 jours (les toles en alu sur les ailes genial pr l'outillage), on respire 5 mn avec le jimny, n'est ce pas Mikael?
avatar
sparidus
Regulier
Regulier

Messages : 133
Date d'inscription : 05/12/2012
Age : 47
Localisation : Khouribga Maroc

Revenir en haut Aller en bas

Re: revision d'un jimny diesel

Message par mikael le Mar 18 Déc 2012 - 0:30

sparidus a écrit:la fosse c'est surtout pr le def, avec le mien c'était des bricoles ts les 15 jours (les toles en alu sur les ailes genial pr l'outillage), on respire 5 mn avec le jimny, n'est ce pas Mikael?
hi
j'ai un pont 4 colones aussi Wink
avatar
mikael
Pilier
Pilier

Messages : 3327
Date d'inscription : 28/07/2010
Age : 45
Localisation : pont croix 29 bzh

Revenir en haut Aller en bas

Re: revision d'un jimny diesel

Message par JIMNY B le Mar 18 Déc 2012 - 9:52

merci pour ce petit tuto fort interessant, moi j eroule en essence mais pour les boites pont ert tout le reste c pareil non?
avatar
JIMNY B
Habitué
Habitué

Messages : 355
Date d'inscription : 12/11/2012
Age : 30
Localisation : Loir et Cher

Revenir en haut Aller en bas

Re: revision d'un jimny diesel

Message par mikael le Mar 18 Déc 2012 - 21:37

JIMNY B a écrit:merci pour ce petit tuto fort interessant, moi j eroule en essence mais pour les boites pont ert tout le reste c pareil non?

oui c'est pareil au niveau de la transmission (boites et ponts)
avatar
mikael
Pilier
Pilier

Messages : 3327
Date d'inscription : 28/07/2010
Age : 45
Localisation : pont croix 29 bzh

Revenir en haut Aller en bas

Re: revision d'un jimny diesel

Message par Yves_1 le Jeu 10 Avr 2014 - 18:50

Bonjour, combien de litres d'huile dois-je mettre dans mon 1.5 ddis s'il vous plait ?
Merci

Yves_1
Nouveau
Nouveau

Messages : 45
Date d'inscription : 25/12/2013
Age : 44
Localisation : Ile de la Réunion

Revenir en haut Aller en bas

Re: revision d'un jimny diesel

Message par mikael le Jeu 10 Avr 2014 - 19:40

Yves_1 a écrit:Bonjour, combien de litres d'huile dois-je mettre dans mon 1.5 ddis s'il vous plait ?
Merci

huile moteur
de mémoire 4.9L +0.5L avec filtre

tu met petit à petit
une fois au maxi
tu fait tourner 30 seconde ton moteur
tu laisse reposer 5 min
tu fait l’appoint
avatar
mikael
Pilier
Pilier

Messages : 3327
Date d'inscription : 28/07/2010
Age : 45
Localisation : pont croix 29 bzh

Revenir en haut Aller en bas

Re: revision d'un jimny diesel

Message par Yves_1 le Jeu 10 Avr 2014 - 19:54

mikael a écrit:
Yves_1 a écrit:Bonjour, combien de litres d'huile dois-je mettre dans mon 1.5 ddis s'il vous plait ?
Merci

huile moteur
de mémoire 4.9L +0.5L avec filtre

tu met petit à petit
une fois au maxi
tu fait tourner 30 seconde ton moteur
tu laisse reposer 5 min
tu fait l’appoint


Merci pour ta réponse rapide, sa m'aide beaucoup Smile !

Yves_1
Nouveau
Nouveau

Messages : 45
Date d'inscription : 25/12/2013
Age : 44
Localisation : Ile de la Réunion

Revenir en haut Aller en bas

Re: revision d'un jimny diesel

Message par 7814 le Ven 19 Sep 2014 - 9:34

Merci pour ces explications ,même très tardivement mais moi je suis un petit "nouveau", ça me permet de me faire une opinion.

7814
Nouveau
Nouveau

Messages : 4
Date d'inscription : 17/09/2014

Revenir en haut Aller en bas

Re: revision d'un jimny diesel

Message par Cargui le Jeu 23 Oct 2014 - 20:38

Bonsoir,
Ayant acheté mon Jimny cette semaine, j'ai lu avec intérêt ton "pas-à-pas" très intéressant. le concessionnaire me dit "entretien" tous les 15000 km, qui a raison? Comme je roule peu,(pêche,promenades dans les bois,neige,..) je le ferai tous les ans.
Mille Mercis.23.10.2014 interess

Cargui
Nouveau
Nouveau

Messages : 13
Date d'inscription : 21/10/2014
Age : 70
Localisation : Libramont Belgique

Revenir en haut Aller en bas

Re: revision d'un jimny diesel

Message par woodywood974 le Ven 16 Oct 2015 - 10:14

Coucou les Zamis.
Petit à petit l'entretien de mon jim avance.

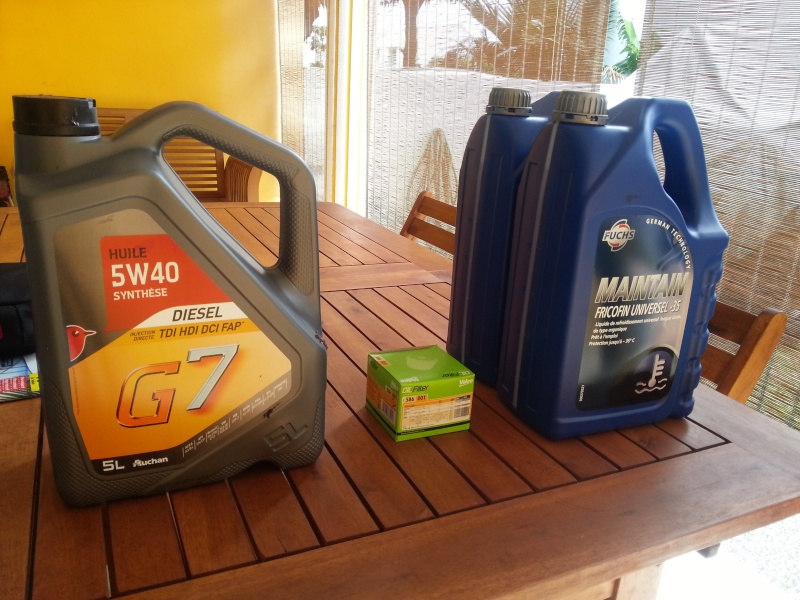

Voilà quelques photos des liquides utilisés pour la vidange et le liquide refroidissement.
A bientôt.





avatar
woodywood974
Habitué
Habitué

Messages : 235
Date d'inscription : 27/02/2015
Age : 41
Localisation : Île de la Réunion

http://jimnysgironding.superforum.fr

Revenir en haut Aller en bas

Re: revision d'un jimny diesel

Message par Syncro60 le Lun 19 Oct 2015 - 22:13

affraid   affraid
liquide de refroidissement à -35°
a la réunion on ne doit pas le voir souvent le thermomètre aussi bas....

mdr
avatar
Syncro60
Confirmé
Confirmé

Messages : 488
Date d'inscription : 02/05/2013
Localisation : oise

Revenir en haut Aller en bas

Re: revision d'un jimny diesel

Message par woodywood974 le Mar 20 Oct 2015 - 16:22

C'est clair, mais c'est tout ce qu'il avait au magasin à côté de la maison! !!
avatar
woodywood974
Habitué
Habitué

Messages : 235
Date d'inscription : 27/02/2015
Age : 41
Localisation : Île de la Réunion

http://jimnysgironding.superforum.fr

Revenir en haut Aller en bas

Re: revision d'un jimny diesel

Message par thierry le Dim 22 Jan 2017 - 13:23

Bonjour,à tous salut je suis à la recherche de la dimension et le nombres de pans pour la cloche de depose filtre à huile sur ddis de 2004 avec filtre huile purflux LS932 .

Cloche depose filtre à huile comme sur la photo de Michael .

J'hésite entre cloche 76 12 pans et 80 12 pans.

En  vous remercient par avance .

Cordialement

thierry
Nouveau
Nouveau

Messages : 31
Date d'inscription : 31/07/2011

Revenir en haut Aller en bas

Re: revision d'un jimny diesel

Message par MacGUYvert le Dim 22 Jan 2017 - 19:32

Salut Thierry...

Achète d'abord un filtre puis avec ce filtre tu vas chez Nortoto ,
feux Orange ou Autobac , et tu choisis la clef qui se monte sur ton filtre !!!!

_________________
Persévèrez mes amis, ne vous découragez pas, car n 'oubliez jamais que très souvent le costume de la VICTOIRE est taillé dans plusieurs " vestes ".......
GUY

MacGUYvert
Confirmé
Confirmé

Messages : 468
Date d'inscription : 09/03/2013
Age : 69
Localisation : Seine et Marne et Alsace

Revenir en haut Aller en bas

Re: revision d'un jimny diesel

Message par thierry le Jeu 26 Jan 2017 - 20:43

Bonjour et merci à tous salut j'ai trouvé j'ai acheté une cloche démonte filtre a huile KS TOOLS chez OS--RO pour 6.04 euros port gratuit .

Reference cloche demonte filtre à huile KS TOOLS 150-9338
Diametre 76mm et 12pans .

Pour depose filtre a huile purflux LS932 et LS933

THIERRY

thierry
Nouveau
Nouveau

Messages : 31
Date d'inscription : 31/07/2011

Revenir en haut Aller en bas

Re: revision d'un jimny diesel

Message par Francky le Jeu 26 Jan 2017 - 22:27

Salut Thierry,

Peux-tu me dire sur quel site tu l'as pris ?

Et merci pour cette info

Francky
Habitué
Habitué

Messages : 238
Date d'inscription : 22/03/2016
Age : 51
Localisation : Carcassonne

Revenir en haut Aller en bas

Re: revision d'un jimny diesel

Message par thierry le Ven 27 Jan 2017 - 14:41

Bonjour à toi Francky salut j'ai acheté la cloche de filtre à huile chez OSCARO.

A ce moment la le port était gratuit sans limitation de prix d'achat en relais colis uniquement.

THIERRY

thierry
Nouveau
Nouveau

Messages : 31
Date d'inscription : 31/07/2011

Revenir en haut Aller en bas

Re: revision d'un jimny diesel

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
