remplacement des bougie de préchauffage par tof 26

5 participants

Aller en bas

remplacement des bougie de préchauffage par tof 26 Empty remplacement des bougie de préchauffage par tof 26

Message par Mikaël Dim 3 Oct 2010 - 14:22

Pour le remplacemnent des bougie de préchaffage sur un jimny ddis

tuto réalisé par tof 26

Ca y est,l'hiver arrive santa et le criquet mazout se fait tirer l'oreille pour demarrer.Il arrive que les bougies de prechauffage soient defectueuses apres quelques années de service Sleep On conseille de remplacer les 4 en meme temps.Sur le Jim,l'operation est des plus simple:
D'abord on a ça:

remplacement des bougie de préchauffage par tof 26 Divers39

Il faut virer le cache noir au dessus de la culasse.Il est fixer par une vis de 8.

remplacement des bougie de préchauffage par tof 26 Divers40

Ca donne quelque chose comme ça:

remplacement des bougie de préchauffage par tof 26 Divers41

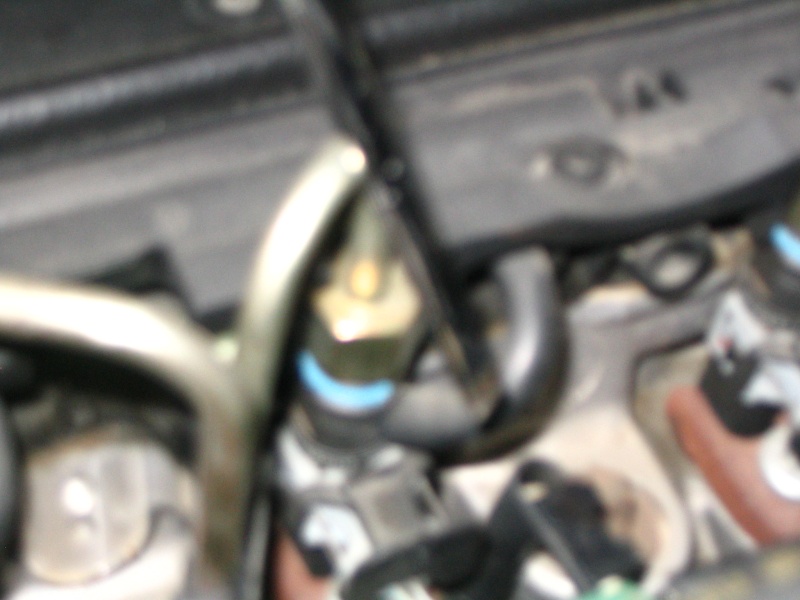

Les coupables sont bien sur au nombre de 4 et masqués par un capuchon noir avec un fil clair,ils sont a cotés des injecteurs(desolé pour la qualite de la photo)

remplacement des bougie de préchauffage par tof 26 Divers42

remplacement des bougie de préchauffage par tof 26 Divers44

Attention en tirant le capuchon noir (connecteur) ca parait assez fragile!il faut l'extraire verticalement.On decouvre les "bougies",il faut les devisser avec une clé de 10,soit une douille longue,ou pour les mal outillés(comme moi) en modifiant une clé a pipe

remplacement des bougie de préchauffage par tof 26 Divers45[/url
]
avec une perceuse et un foret de 8 car la tete de la bougie est longue

[url=https://servimg.com/view/14450055/38]remplacement des bougie de préchauffage par tof 26 Divers46

Donc il faut percer bien droit

remplacement des bougie de préchauffage par tof 26 Divers47

Ensuite il suffit de devisser les bougies et de les remplacer

remplacement des bougie de préchauffage par tof 26 Divers48

On peut verifier leur etat de facon visuelle mais devans la difficutée de prendre une mesure a l'ohmetre '( fouchette de valeurs enorme et aleatoire) scratch il vaut mieux les tester directement depuis une batterie autonome en surveillant si la partie noire chauffe.pour moi c'etait celle du cylindre 1 qui etait morte.
En esperant avoir démystifier le truc


petite astuce de mikael

utiliser un morceau de durite pour faire prendre les bougies
ça évite de foirer le filtage au remontage Wink


Dernière édition par mikael le Lun 4 Oct 2010 - 21:32, édité 3 fois
Mikaël
Mikaël
Pilier
Pilier

Messages : 6244
Date d'inscription : 28/07/2010
Age : 51
Localisation : Audierne 29 BZH

Revenir en haut Aller en bas

remplacement des bougie de préchauffage par tof 26 Empty Re: remplacement des bougie de préchauffage par tof 26

Message par BIGJIM Mer 6 Oct 2010 - 0:54

merci pour le tuto Wink
BIGJIM
BIGJIM
Administrateur
Administrateur

Messages : 795
Date d'inscription : 04/05/2009
Age : 58
Localisation : 66 Le Barcares

https://jimny.superforum.fr

Revenir en haut Aller en bas

remplacement des bougie de préchauffage par tof 26 Empty Re: remplacement des bougie de préchauffage par tof 26

Message par PhilDeFer Mer 28 Fév 2018 - 17:31

Petit UP pour remercier Mikael, grâce au tuto j'ai changé les 4 bougies en même pas un quart d'heure (bon les photos auraient été plus nettes c'est vrai ç'aurait été formidable:) !).

Et le coup de la durite pour commencer le vissage de la bougie, c'est simplement génial ! Merci !

PhilDeFer
Nouveau
Nouveau

Messages : 39
Date d'inscription : 19/07/2016
Localisation : Bourges

Revenir en haut Aller en bas

remplacement des bougie de préchauffage par tof 26 Empty Re: remplacement des bougie de préchauffage par tof 26

Message par Mikaël Mer 28 Fév 2018 - 19:59

merci a tof26 pour les photo Smile

_________________
remplacement des bougie de préchauffage par tof 26 Diesel10
je roule en diesel  Embarassed  humour remplacement des bougie de préchauffage par tof 26 Mon_la10

remplacement des bougie de préchauffage par tof 26 Ghd_dr10
Mikaël
Mikaël
Pilier
Pilier

Messages : 6244
Date d'inscription : 28/07/2010
Age : 51
Localisation : Audierne 29 BZH

Revenir en haut Aller en bas

remplacement des bougie de préchauffage par tof 26 Empty Re: remplacement des bougie de préchauffage par tof 26

Message par Syncro60 Mer 28 Fév 2018 - 20:12

les bougies sont des bosch NGK 5605 se trouvant chez tout bon distributeur et moins cher que chez Suz...

_________________
Nissan Micra 1.2L 1987 / 15 DDIS 86cv 2007 / 1300 XJR 2001 (vendu)/ Supermotard KLX650 1995 / tiger 1200 explorer 2013 bigoud1
Syncro60
Syncro60
Expert
Expert

Messages : 1261
Date d'inscription : 02/05/2013
Age : 54
Localisation : oise

Letin Sylvain aime ce message

Revenir en haut Aller en bas

remplacement des bougie de préchauffage par tof 26 Empty Re: remplacement des bougie de préchauffage par tof 26

Message par MacGUYvert Mer 28 Fév 2018 - 20:58

Et monter les bougies avec un peu de graisse graphytée sur les filetages , et n’oubliez pas de ne JAMAIS tester les bougies avec le 12 volts de la batterie , car elles ne fonctionnent qu’ en 5 volts .
Car pendant l’action du démarreur le voltage de la batterie chutte souvent â moins de 5 volts , ce serait bête de se priver du préchauffage des bougies juste au moment ou l’en a le plus besoin .....

Si testées en 12 volts , elles claquent immédiatement !!!!

_________________
Persévèrez mes amis, ne vous découragez pas, car n 'oubliez jamais que très souvent le costume de la VICTOIRE est taillé dans plusieurs " vestes ".......
GUY

MacGUYvert
Pilier
Pilier

Messages : 1880
Date d'inscription : 09/03/2013
Age : 76
Localisation : Seine et Marne et Alsace

Letin Sylvain aime ce message

Revenir en haut Aller en bas

remplacement des bougie de préchauffage par tof 26 Empty Re: remplacement des bougie de préchauffage par tof 26

Message par Syncro60 Mer 28 Fév 2018 - 22:42

graissé au cuivre...
avait plus de graphite...

_________________
Nissan Micra 1.2L 1987 / 15 DDIS 86cv 2007 / 1300 XJR 2001 (vendu)/ Supermotard KLX650 1995 / tiger 1200 explorer 2013 bigoud1
Syncro60
Syncro60
Expert
Expert

Messages : 1261
Date d'inscription : 02/05/2013
Age : 54
Localisation : oise

Letin Sylvain aime ce message
