Roulement roue arrière

Aller en bas

Roulement roue arrière

Message par Laminak le Lun 9 Jan 2012 - 19:00

Bon encore un bruit

Il n'est présent que lorsque je roule (pas à faible vitesse - 10 km/hr). Il ressemble un peu à un bruit de tringle qui vibre Suspect (tic tic)...Suspect Suspect Suspect Suspect

En posant le Jimny sur chandelle, j'ai testé mes roues arrières.
Mouvement de pivot sur l'axe horizontal et sur l'axe vertical.Suspect

Conclusion
Roue gauche pas de jeu ou très faible
roue droite, je sents comme un clic

C'est grave docteur

Est-ce la cause de mon bruit

_________________
Ma Biquette
Jimny Cab de 2001
1.3 SOHC - Pneus INSA TURBO 205/70 R15 - Snorkel
avatar
Laminak
Expert
Expert

Messages : 1230
Date d'inscription : 22/07/2010
Age : 45
Localisation : Seine & Marne

Revenir en haut Aller en bas

Re: Roulement roue arrière

Message par mikael le Lun 9 Jan 2012 - 22:54

Laminak a écrit:Bon encore un bruit

Il n'est présent que lorsque je roule (pas à faible vitesse - 10 km/hr). Il ressemble un peu à un bruit de tringle qui vibre Suspect (tic tic)...Suspect Suspect Suspect Suspect

En posant le Jimny sur chandelle, j'ai testé mes roues arrières.
Mouvement de pivot sur l'axe horizontal et sur l'axe vertical.Suspect

Conclusion
Roue gauche pas de jeu ou très faible
roue droite, je sents comme un clic

C'est grave docteur

Est-ce la cause de mon bruit

si tu as du jeux et de plus ça fait
un bruit de tôle "surtout quat tu shoot de dans avec ton pied" sifle
c'est que ton roulement est hs Sad

le plus simple et l'utisation de la disqueuse pour extaire le roulement en prenant garde a ne pas abimé le demie arbre

_________________

je roule en diesel  Embarassed  humour

avatar
mikael
Pilier
Pilier

Messages : 3808
Date d'inscription : 28/07/2010
Age : 46
Localisation : Audierne 29 bzh

Revenir en haut Aller en bas

Re: Roulement roue arrière

Message par Laminak le Ven 17 Fév 2012 - 15:56

Salut à tous Cool

Je vais attaquer mes roulements de roues arrières.Suspect

Y aurait-il des conseils pour la mise en oeuvre de cette tache

_________________
Ma Biquette
Jimny Cab de 2001
1.3 SOHC - Pneus INSA TURBO 205/70 R15 - Snorkel
avatar
Laminak
Expert
Expert

Messages : 1230
Date d'inscription : 22/07/2010
Age : 45
Localisation : Seine & Marne

Revenir en haut Aller en bas

Re: Roulement roue arrière

Message par mikael le Ven 17 Fév 2012 - 17:17

Laminak a écrit:Salut à tous Cool

Je vais attaquer mes roulements de roues arrières.Suspect

Y aurait-il des conseils pour la mise en oeuvre de cette tache

non rien de plus que l'anormal
pense a replacer le joint spy en même temp Wink

dans la doc suz c'est bien expliqué suzuki susuk

_________________

je roule en diesel  Embarassed  humour

avatar
mikael
Pilier
Pilier

Messages : 3808
Date d'inscription : 28/07/2010
Age : 46
Localisation : Audierne 29 bzh

Revenir en haut Aller en bas

Re: Roulement roue arrière

Message par Laminak le Ven 17 Fév 2012 - 17:37

Ok merci Very Happy ...

Y a plus qu'à

Vidanger les freins si nécessaire peut-il être utile Question

_________________
Ma Biquette
Jimny Cab de 2001
1.3 SOHC - Pneus INSA TURBO 205/70 R15 - Snorkel
avatar
Laminak
Expert
Expert

Messages : 1230
Date d'inscription : 22/07/2010
Age : 45
Localisation : Seine & Marne

Revenir en haut Aller en bas

Re: Roulement roue arrière

Message par BIGJIM le Ven 17 Fév 2012 - 22:22

y a pas des termites dans ton jimny y a toujours des bruits ?....
je sort jesor
avatar
BIGJIM
Administrateur
Administrateur

Messages : 798
Date d'inscription : 04/05/2009
Age : 52
Localisation : 66 Le Barcares

http://jimny.superforum.fr

Revenir en haut Aller en bas

Re: Roulement roue arrière

Message par mikael le Sam 18 Fév 2012 - 0:36

Laminak a écrit:Ok merci Very Happy ...

Y a plus qu'à

Vidanger les freins si nécessaire peut-il être utile Question

si ton liquide de frein devien foncé

profit pour le remplacer (ça ne mange pas de pain) Wink

attention
le block ABS n'aime pas qu'il soit vidanger
si non retour a l'usine

pour remplacer le lookide il faut faire comme une purge
vider un peut plus de la moitier du bocal
metre du dot 4 propre puis continuer jusqu'a que ton liquide devienne plus clair

_________________

je roule en diesel  Embarassed  humour

avatar
mikael
Pilier
Pilier

Messages : 3808
Date d'inscription : 28/07/2010
Age : 46
Localisation : Audierne 29 bzh

Revenir en haut Aller en bas

Re: Roulement roue arrière

Message par Laminak le Sam 18 Fév 2012 - 1:19


y a pas des termites dans ton jimny y a toujours des bruits ?....


C'est de la grosse termite... Elle ronfle quand tu roules lol!

si ton liquide de frein devien foncé
C'est le cas à mon gout


le block ABS n'aime pas qu'il soit vidanger
si non retour a l'usine
m"en fou, j'ai pas lol!

pour remplacer le lookide il faut faire comme une purge
vider un peut plus de la moitier du bocal
metre du dot 4 propre puis continuer jusqu'a que ton liquide devienne plus clair
Si je comprends bien, tu purges le circuit de façon à ce que la moitier du réservoir de lookide. Puis tu refais le plein de lookide... et tu répète l'action jusqu'à ce qu'il sorte du lookide neuf. study

Mais comment faire pour nettoyer le réservoir de lookide ???

_________________
Ma Biquette
Jimny Cab de 2001
1.3 SOHC - Pneus INSA TURBO 205/70 R15 - Snorkel
avatar
Laminak
Expert
Expert

Messages : 1230
Date d'inscription : 22/07/2010
Age : 45
Localisation : Seine & Marne

Revenir en haut Aller en bas

Re: Roulement roue arrière

Message par mikael le Sam 18 Fév 2012 - 1:33

come tu n'a pas l'ABS
pas de probleme

tu vide presque a fond le bocal
un coup de chiffon non peulucheux et le tour est joué

_________________

je roule en diesel  Embarassed  humour

avatar
mikael
Pilier
Pilier

Messages : 3808
Date d'inscription : 28/07/2010
Age : 46
Localisation : Audierne 29 bzh

Revenir en haut Aller en bas

Re: Roulement roue arrière

Message par Laminak le Sam 18 Fév 2012 - 1:54

Merci Mickael

_________________
Ma Biquette
Jimny Cab de 2001
1.3 SOHC - Pneus INSA TURBO 205/70 R15 - Snorkel
avatar
Laminak
Expert
Expert

Messages : 1230
Date d'inscription : 22/07/2010
Age : 45
Localisation : Seine & Marne

Revenir en haut Aller en bas

Re: Roulement roue arrière

Message par Laminak le Dim 19 Fév 2012 - 1:33

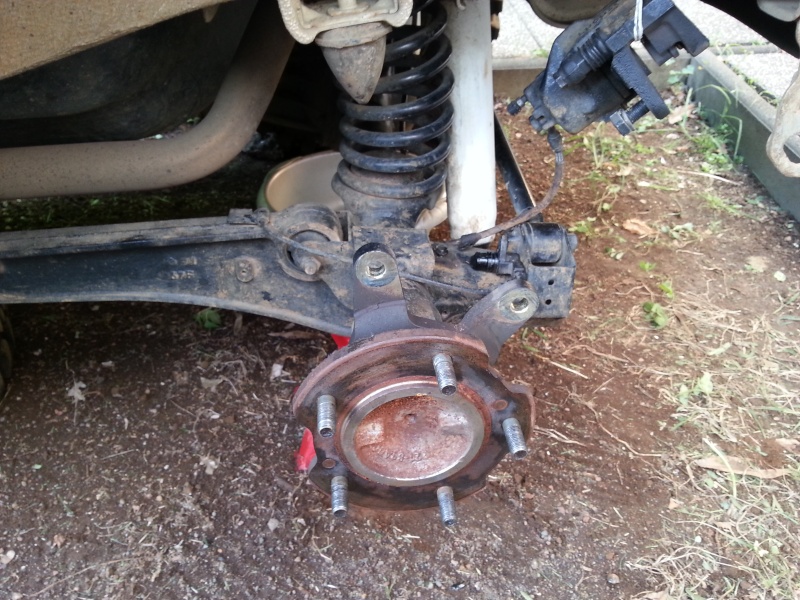

Bon, aujourd'hui début des hostilités...

Dépose de la roue, surprise... TOUT EST GRAS...


Même la jante


Détente du frein à main


Dépose du tambour... Marquage & vis pour décoller les tambours...


Encore une surprise... TOUT EST GRAS & les GARNITURES sont NAZES...



C'est juste un peu NUL et en plus ça frein beaucoup moins bien

Bon la suite au prochain numéro

_________________
Ma Biquette
Jimny Cab de 2001
1.3 SOHC - Pneus INSA TURBO 205/70 R15 - Snorkel
avatar
Laminak
Expert
Expert

Messages : 1230
Date d'inscription : 22/07/2010
Age : 45
Localisation : Seine & Marne

Revenir en haut Aller en bas

Re: Roulement roue arrière

Message par mikael le Dim 19 Fév 2012 - 12:27

merci pour les photo

profit comme tu change les garniture de frein
de remplacer les cylindres de roue
souvent ils fuit

pour cntrôler il sufit d'ouvrire avec précution le cache poussiere
si tu as du liquide
ils faut les remplacer
puis qu tu remplace ton liquide de frein
tu feras a purge en même temps

_________________

je roule en diesel  Embarassed  humour

avatar
mikael
Pilier
Pilier

Messages : 3808
Date d'inscription : 28/07/2010
Age : 46
Localisation : Audierne 29 bzh

Revenir en haut Aller en bas

Re: Roulement roue arrière

Message par Laminak le Dim 19 Fév 2012 - 13:07

Merci Mikael Very Happy

_________________
Ma Biquette
Jimny Cab de 2001
1.3 SOHC - Pneus INSA TURBO 205/70 R15 - Snorkel
avatar
Laminak
Expert
Expert

Messages : 1230
Date d'inscription : 22/07/2010
Age : 45
Localisation : Seine & Marne

Revenir en haut Aller en bas

Re: Roulement roue arrière

Message par BIGJIM le Lun 20 Fév 2012 - 3:05

Laminak a écrit:Bon, aujourd'hui début des hostilités...

Dépose de la roue, surprise... TOUT EST GRAS...


Même la jante


Détente du frein à main


Dépose du tambour... Marquage & vis pour décoller les tambours...


Encore une surprise... TOUT EST GRAS & les GARNITURES sont NAZES...



C'est juste un peu NUL et en plus ça frein beaucoup moins bien

Bon la suite au prochain numéro

dommage !
t aurais du commencer un tutos dans le forum des tutos ! salut
avatar
BIGJIM
Administrateur
Administrateur

Messages : 798
Date d'inscription : 04/05/2009
Age : 52
Localisation : 66 Le Barcares

http://jimny.superforum.fr

Revenir en haut Aller en bas

Re: Roulement roue arrière

Message par Laminak le Lun 20 Fév 2012 - 10:57

Après Very Happy

_________________
Ma Biquette
Jimny Cab de 2001
1.3 SOHC - Pneus INSA TURBO 205/70 R15 - Snorkel
avatar
Laminak
Expert
Expert

Messages : 1230
Date d'inscription : 22/07/2010
Age : 45
Localisation : Seine & Marne

Revenir en haut Aller en bas

Re: Roulement roue arrière

Message par BIGJIM le Mar 21 Fév 2012 - 21:05

ok salut
avatar
BIGJIM
Administrateur
Administrateur

Messages : 798
Date d'inscription : 04/05/2009
Age : 52
Localisation : 66 Le Barcares

http://jimny.superforum.fr

Revenir en haut Aller en bas

Re: Roulement roue arrière

Message par Laminak le Mar 21 Fév 2012 - 22:24


_________________
Ma Biquette
Jimny Cab de 2001
1.3 SOHC - Pneus INSA TURBO 205/70 R15 - Snorkel
avatar
Laminak
Expert
Expert

Messages : 1230
Date d'inscription : 22/07/2010
Age : 45
Localisation : Seine & Marne

Revenir en haut Aller en bas

Re: Roulement roue arrière

Message par Oursgris le Ven 27 Mar 2015 - 20:54

Vous avez mon bonjour,
Je vais pas m'étendre sur le changement du roulement arrière de Jimny, il y a suffisamment de documentations sur le forum...
Pour les véhicules avec ABS, le problème c'est qu'il faut "niquer" à tout coup la bague ABS.
Et bien Non, quand même c'est des tunes pour une pièce qui n'est même pas usée.
Donc mon emmanchure pour récupérer la bague, c'est pas facile le l'admet, le métal des chaines est tellement étiré que de minuscules étincelles jaillissent des maillons, mais ça fonctionne. Images :, ,
Et voilà la "bête" toute belle, intacte, prête à servir encore,

Si dans mon environnement mon outil peut servir, un prêt est toujours possible, autant qu'il soit utile...
Vous écrire c'est plaisir,
Vous lire me ravis,
Bien à vous
avatar
Oursgris
Nouveau
Nouveau

Messages : 50
Date d'inscription : 07/02/2012
Age : 68
Localisation : Belgique

Revenir en haut Aller en bas

Re: Roulement roue arrière

Message par patinfo le Sam 28 Mar 2015 - 14:10

C'est loupé pour les photos Very Happy
avatar
patinfo
Pilier
Pilier

Messages : 1793
Date d'inscription : 25/01/2011
Age : 60
Localisation : Montpellier

Revenir en haut Aller en bas

Pour les images, Re

Message par Oursgris le Sam 28 Mar 2015 - 17:52

Oursgris a écrit:Vous avez mon bonjour,
Je vais pas m'étendre sur le changement du roulement arrière de Jimny, il y a suffisamment de documentations sur le forum...
Pour les véhicules avec ABS, le problème c'est qu'il faut "niquer" à tout coup la bague ABS.
Et bien Non, quand même c'est des tunes pour une pièce qui n'est même pas usée.
Donc mon emmanchure pour récupérer la bague, c'est pas facile le l'admet, le métal des chaines est tellement étiré que de minuscules étincelles jaillissent des maillons, mais ça fonctionne. Images :http://i19.servimg.com/u/f19/17/25/82/68/imgp0817.jpg, http://i19.servimg.com/u/f19/17/25/82/68/imgp0818.jpg, http://i19.servimg.com/u/f19/17/25/82/68/imgp0819.jpg
Et voilà la "bête" toute belle, intacte, prête à servir encore,: http://i19.servimg.com/u/f19/17/25/82/68/imgp0820.jpg

Si dans mon environnement mon outil peut servir, un prêt est toujours possible, autant qu'il soit utile...
Vous écrire c'est plaisir,
Vous lire me ravis,
Bien à vous
avatar
Oursgris
Nouveau
Nouveau

Messages : 50
Date d'inscription : 07/02/2012
Age : 68
Localisation : Belgique

Revenir en haut Aller en bas

Re: Roulement roue arrière

Message par patinfo le Sam 28 Mar 2015 - 19:28





avatar
patinfo
Pilier
Pilier

Messages : 1793
Date d'inscription : 25/01/2011
Age : 60
Localisation : Montpellier

Revenir en haut Aller en bas

Re: Roulement roue arrière

Message par woodywood974 le Jeu 28 Jan 2016 - 16:00

Coucou tout le monde.
J'ai une question urgente.
Je suis entrain de remonter mon arbre de transmission arrière gauche suite à une fuite d'huile.
J'ai commandé toutes les pièces: joint spi, bague en plastique, frête et mon roulement chez suzuki et contrairement à l'ancien qui n'était pas d'origine, le nouveau roulement suzuki est légèrement conique.
En remontant l'abre, je n'arrive pas à enfoncer l'arbre de transmission jusqu'au bout, il reste une petite partie du roulement qui reste dehors.
Du coup ma question est la suivante:
Vos roulements de roue arrière gauche d'origine suzuki sont ils légèrement conique et si oui, est ce que vous mettez la partie étroite vers le nez de pont ou vers la roue?
Merci d'avance.
Pour info, mon roulement ressemble à ça:

avatar
woodywood974
Regulier
Regulier

Messages : 234
Date d'inscription : 27/02/2015
Age : 42
Localisation : Île de la Réunion

http://jimnysgironding.superforum.fr

Revenir en haut Aller en bas

Re: Roulement roue arrière

Message par Syncro60 le Jeu 28 Jan 2016 - 20:05

A mon avis et c'est le mien, je met toujours la référence du roulement en facade pour la raison simple que pour le prochain demontage tu connais la référence puisqu'elle est visible, donc face à toi car sur les roulements il y a, en principe qu'une face de gravé....
Et si il est légèrement conique c'est plus facile de le rentrer par le coté le plus petit et cela le guide un peu aussi.....Mais à voir...
avatar
Syncro60
Habitué
Habitué

Messages : 668
Date d'inscription : 02/05/2013
Localisation : oise

Revenir en haut Aller en bas

Re: Roulement roue arrière

Message par woodywood974 le Jeu 28 Jan 2016 - 20:15

Merci beaucoup.
Finalement, j'ai ma réponse.
Avec le montage des disques d'ERM, il ne faut pas monter des roulements d'origine Suzuki. Sinon, on n'arrive plus à rentrer l'arbre en entier.
Du coup, faut tout recommencer! !!
avatar
woodywood974
Regulier
Regulier

Messages : 234
Date d'inscription : 27/02/2015
Age : 42
Localisation : Île de la Réunion

http://jimnysgironding.superforum.fr

Revenir en haut Aller en bas

Re: Roulement roue arrière

Message par Laminak le Jeu 28 Jan 2016 - 22:39

woodywood974 a écrit:Merci beaucoup.
Finalement, j'ai ma réponse.
Avec le montage des disques d'ERM, il ne faut pas monter des roulements d'origine Suzuki. Sinon, on n'arrive plus à rentrer l'arbre en entier.
Du coup, faut tout recommencer! !!
C'est la loose ça Suspect
avatar
Laminak
Expert
Expert

Messages : 1230
Date d'inscription : 22/07/2010
Age : 45
Localisation : Seine & Marne

Revenir en haut Aller en bas

Re: Roulement roue arrière

Message par woodywood974 le Ven 29 Jan 2016 - 17:04

C'est clair!
avatar
woodywood974
Regulier
Regulier

Messages : 234
Date d'inscription : 27/02/2015
Age : 42
Localisation : Île de la Réunion

http://jimnysgironding.superforum.fr

Revenir en haut Aller en bas

Re: Roulement roue arrière

Message par woodywood974 le Dim 6 Mar 2016 - 14:25

Salut à tous.
Ca y est, le jim est de nouveau opérationnel.
Un grand merci à tous pour vos conseils.
J'avais une fuite d'huile au niveau de la roue arrière gauche. Du coup, changement du joint spi et du roulement de roue.

C'est gras!!!





Allez, on démonte.



Beurk!!!



Fabrication d'un petit outil qui dépanne super.



C'est mieux.



On remonte.



Nouveau roulement et nouvelle frête.



Et on remonte le tout.



Et c'est reparti!!!!
A bientôt.
avatar
woodywood974
Regulier
Regulier

Messages : 234
Date d'inscription : 27/02/2015
Age : 42
Localisation : Île de la Réunion

http://jimnysgironding.superforum.fr

Revenir en haut Aller en bas

Re: Roulement roue arrière

Message par mikael le Dim 6 Mar 2016 - 15:42

woodywood974 a écrit:





Et c'est reparti!!!!
A bientôt.

j’adore les godasses de sécurité  le casque de chantier et les gant en cuire véritable hi

thank pour les photo
avatar
mikael
Pilier
Pilier

Messages : 3808
Date d'inscription : 28/07/2010
Age : 46
Localisation : Audierne 29 bzh

Revenir en haut Aller en bas

Re: Roulement roue arrière

Message par Syncro60 le Dim 6 Mar 2016 - 21:11

tu m'enlève les mots de la bouche.....
Tout à fait réglementaire....
avatar
Syncro60
Habitué
Habitué

Messages : 668
Date d'inscription : 02/05/2013
Localisation : oise

Revenir en haut Aller en bas

Re: Roulement roue arrière

Message par woodywood974 le Lun 7 Mar 2016 - 21:32

C'est la tenue de sécurité réglementaire sous les tropiques! !!
hi
avatar
woodywood974
Regulier
Regulier

Messages : 234
Date d'inscription : 27/02/2015
Age : 42
Localisation : Île de la Réunion

http://jimnysgironding.superforum.fr

Revenir en haut Aller en bas

Re: Roulement roue arrière

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
