remplacement de la distribution 1.5 ddis

Message par mikael le Lun 23 Jan 2012 - 19:43

Méthode pour le replacement de la couroie de distribution

attention :danger méhéthode pour mécanicien avertis

risque de casse moteur

- pige de calage vilbrequin PMH ren.mot 1489

voici le shémat de réalisation à l'aide d'une vis de12 mm (M12)


pige de calage arbre a cames REN.mot 1430

que l'on peu remplacer par une tige de 10 mm longeur 80 mm

il faut aussi des douille torx femelle (comme pour les moyeux débrayable)
pour enlever le bouchon pour le trou de pige vilebrequin situé à côté de la gauge d'huile
(pas très accésible)

pour comencer

il faut :
-metre le jimny sur un pont (de préference)
-débrancher la batterie
-déposer la couroie accessoire
le tendeur de couroie

couples de serrage

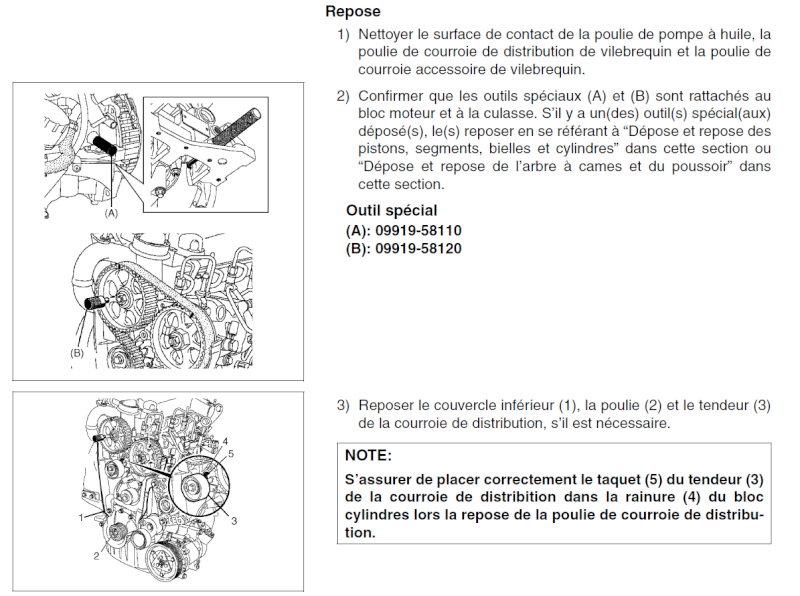

pour la repose

je conseille de changer le galet tendeur
car il risque de gripper
a cause du kilométrage et des condition de roulage (route poussiereuse)

contrôler l'état de la pompe à eau
la remplacer si n'essésaire (en moyene 140 000 km chez renault)

bien dégraissé avec soin le bout du vilbrequin et la poulie d'accessoire

bien cotrôler que les 2 couroies posede:
-le même nombre de dent
-la même taille longeur et largeur
-que les reperes soit les mêmes

repositionner la couroie par apport aux repere sur les poulies

faire attention a aligné le repere de la pompe à injection (9 )par apport à (11) schémat




















Dernière édition par mikael le Mar 24 Jan 2012 - 10:00, édité 2 fois

mikael
Pilier
Pilier

Messages: 2205
Date d'inscription: 28/07/2010
Age: 42
Localisation: pont croix 29 bzh

Revenir en haut Aller en bas

Re: remplacement de la distribution 1.5 ddis

Message par BIGJIM le Lun 23 Jan 2012 - 20:22

salut

BIGJIM
Administrateur
Administrateur

Messages: 809
Date d'inscription: 04/05/2009
Age: 48
Localisation: 66 Le Barcares

http://jimny.superforum.fr

Revenir en haut Aller en bas

Re: remplacement de la distribution 1.5 ddis

Message par TOF26 le Lun 23 Jan 2012 - 20:42

thank Super Mikael

TOF26
Confirmé
Confirmé

Messages: 443
Date d'inscription: 16/07/2010
Age: 44
Localisation: Drome provencale

Revenir en haut Aller en bas

Re: remplacement de la distribution 1.5 ddis

Message par julien771 le Lun 23 Jan 2012 - 22:11

Merci top

On l'a fait avec mon beauf sur mon ddis 65ch, rien de bien mechant, attention au calage et utiliser des outils adaptés.
Je dis ça car on a pris une pige (enfin quelque chose qui y ressenblais Suspect ) et elle à cassée, un morceau est tombé dans le moteur affraid pasposible corde
Donc ouverture du carter par le dessous, quelques heures de boulot et finalement tout est revenu à la normale et le jimny tourne impec cool

julien771
Confirmé
Confirmé

Messages: 555
Date d'inscription: 23/07/2010
Age: 37
Localisation: 71

Revenir en haut Aller en bas

Re: remplacement de la distribution 1.5 ddis

Message par Pog le Mar 24 Jan 2012 - 0:34




Pog
Regulier
Regulier

Messages: 172
Date d'inscription: 26/08/2011
Age: 56
Localisation: au Sud, de la Provence...

Revenir en haut Aller en bas

Re: remplacement de la distribution 1.5 ddis

Message par Dlareg le Mer 28 Mar 2012 - 9:45

Et quel sont les délais temps/kilométrage pour le changement de courroie ?

Dlareg
Confirmé
Confirmé

Messages: 517
Date d'inscription: 23/03/2012

Revenir en haut Aller en bas

Re: remplacement de la distribution 1.5 ddis

Message par mikael le Mer 28 Mar 2012 - 14:39

Dlareg a écrit:Et quel sont les délais temps/kilométrage pour le changement de courroie ?

75 000 km ou 5 ans si je me souvien bien

mikael
Pilier
Pilier

Messages: 2205
Date d'inscription: 28/07/2010
Age: 42
Localisation: pont croix 29 bzh

Revenir en haut Aller en bas

Re: remplacement de la distribution 1.5 ddis

Message par Dlareg le Mer 28 Mar 2012 - 18:20

Merci

Dlareg
Confirmé
Confirmé

Messages: 517
Date d'inscription: 23/03/2012

Revenir en haut Aller en bas

Re: remplacement de la distribution 1.5 ddis

Message par Gaz 83 le Mer 28 Mar 2012 - 20:06

Super tuto Mikael.

Merci
Jean Paul

Gaz 83
Nouveau
Nouveau

Messages: 21
Date d'inscription: 27/10/2011
Localisation: VAR Tanneron

Revenir en haut Aller en bas

Re: remplacement de la distribution 1.5 ddis

Message par baroudeur 50 le Sam 22 Déc 2012 - 0:13

Bonsoir à tous
je suis en train de remonter mon moteur de jimny 1,5 ddis que j'ai cassé il y a 1 an et j'ai un soucis pour le remontage de ma courroie d'accessoires (avec la clim), je ne me souvient plus de son passage exact. Alors si quelqu'un pouvait m'envoyer un schéma ou une photo ce serait super sympa sinon pour la longueur j'ai une 1960 je pense que c'est la bonne courroie. merci de votre aide.
Promis je vais me représenter sur le forum,mais les anciens vont me reconnaitre.

baroudeur 50
Nouveau
Nouveau

Messages: 11
Date d'inscription: 22/12/2012

Revenir en haut Aller en bas

Re: remplacement de la distribution 1.5 ddis

Message par mikael le Sam 22 Déc 2012 - 0:42

baroudeur 50 a écrit:Bonsoir à tous
je suis en train de remonter mon moteur de jimny 1,5 ddis que j'ai cassé il y a 1 an et j'ai un soucis pour le remontage de ma courroie d'accessoires (avec la clim), je ne me souvient plus de son passage exact. Alors si quelqu'un pouvait m'envoyer un schéma ou une photo ce serait super sympa sinon pour la longueur j'ai une 1960 je pense que c'est la bonne courroie. merci de votre aide.
Promis je vais me représenter sur le forum,mais les anciens vont me reconnaitre.

salut bertrand
tien ton info Wink


mikael
Pilier
Pilier

Messages: 2205
Date d'inscription: 28/07/2010
Age: 42
Localisation: pont croix 29 bzh

Revenir en haut Aller en bas

Re: remplacement de la distribution 1.5 ddis

Message par baroudeur 50 le Sam 22 Déc 2012 - 8:31

Merci beaucoup pour l'info, je vais donc monter cette courroie tout de suite!

baroudeur 50
Nouveau
Nouveau

Messages: 11
Date d'inscription: 22/12/2012

Revenir en haut Aller en bas

Re: remplacement de la distribution 1.5 ddis

Message par baroudeur 50 le Ven 28 Déc 2012 - 0:08

Pour info la courroie d'accessoire pour un Jimny 1.5 DDIS avec la clim c'est une 6 PK 2120.

baroudeur 50
Nouveau
Nouveau

Messages: 11
Date d'inscription: 22/12/2012

Revenir en haut Aller en bas

Re: remplacement de la distribution 1.5 ddis

Message par mikael le Ven 28 Déc 2012 - 9:22

baroudeur 50 a écrit:Pour info la courroie d'accessoire pour un Jimny 1.5 DDIS avec la clim c'est une 6 PK 2120.

info Wink

mikael
Pilier
Pilier

Messages: 2205
Date d'inscription: 28/07/2010
Age: 42
Localisation: pont croix 29 bzh

Revenir en haut Aller en bas

Re: remplacement de la distribution 1.5 ddis

Message par jean pierre62 le Jeu 25 Avr 2013 - 18:48

pour plus de facilitépour le passage des outils j'ai aussi démonté le radiateur temps 10mns

jean pierre62
Nouveau
Nouveau

Messages: 1
Date d'inscription: 03/11/2012
Age: 56
Localisation: boulogne sur mer

Revenir en haut Aller en bas

Re: remplacement de la distribution 1.5 ddis

Message par G59 le Jeu 10 Avr 2014 - 20:23

mikael a écrit:Méthode pour le replacement de la couroie de distribution







Merci!

G59
Nouveau
Nouveau

Messages: 37
Date d'inscription: 15/03/2014
Age: 62
Localisation: Maubeuge - NORD

Revenir en haut Aller en bas
