Tuto ---> Comment changer ses plaquettes de freins AV

Message par Laminak le Dim 25 Juil 2010 - 0:47

Comment changer ses plaquettes de freins AV
voici un petit tuto pour changer vos plaquettes

Outillage
• 1 Crique
• 1 Clé ou cliquet 1/4 avec douille de 12 mm
• 1 Clé dynamométrique 1/4
• 1 Petit serre-joint
• 1 Petite brosse métallique douce pour nettoyer si nécessaire
• De la graisse

Pièces

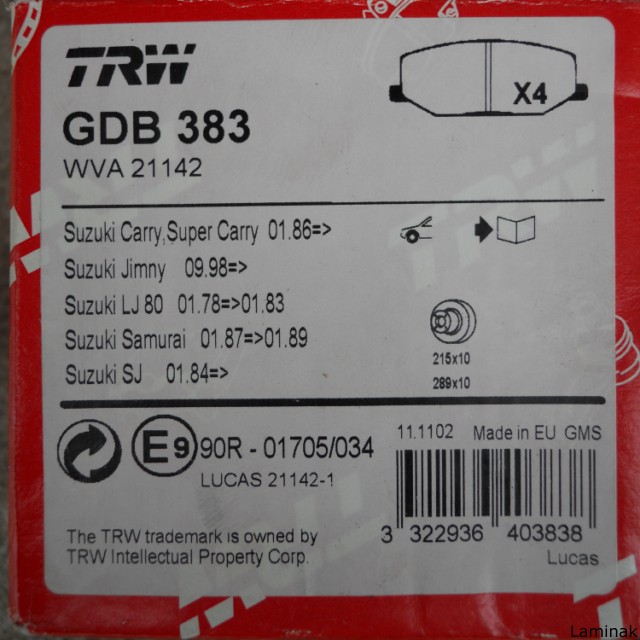

• 1 jeu de plaquettes (réf ci-dessous)




DEPOSE

1) Soulever le véhicule et déposer la roue.




2) Ôter les boulons de goupille d’étrier.


3) Déposer l’étrier du porte-étrier.



NOTE:
Suspendre l’étrier déposé à un crochet en métal ou un objet similaire pour éviter que le flexible de frein se plie, se torde ou soit arraché. Ne pas enfoncer la pédale de frein lorsque les plaquettes sont déposées.

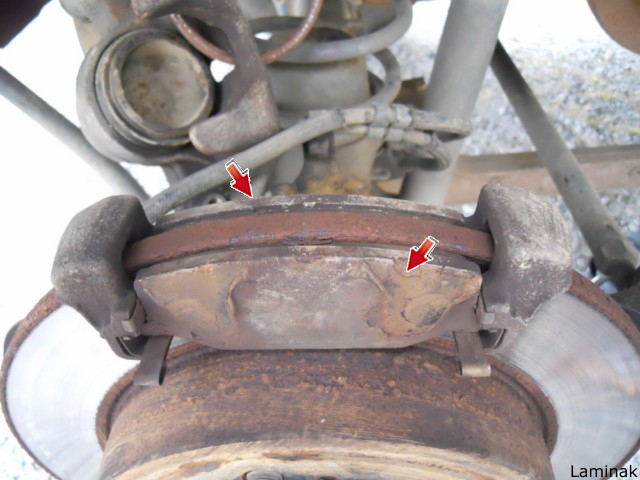

4) Déposer les plaquettes.
NOTE:
Une fois les plaquettes déposées, s’assurer que l’étrier ne présente pas de fuites de liquide de frein. Réparer toute fuite éventuelle.




REPOSE

1) Reposer la cale de plaquette (sur la plaquette extérieure) et les plaquettes sur le porte-étrier.



2) Reposer l’étrier (penser à repousser le piston) et serrer les boulons de goupille d’étrier au couple.
NOTE: S’assurer que les pare-poussière sont correctement placés dans la rainure.
Couple de serrage Boulons de goupille d’étrier de frein
22 N.m (2,2 kg-m)





3) Reposer la roue et serrer les écrous de roue (serrage en étoile) avant au couple.
Couple de serrage Ecrous de roue: 95 N.m (9,5 kg-m)

4) La repose terminée, vérifier le fonctionnement des freins.

Voilà c'est fini. Il faut appliquer la même procédure pour l'autre roue
avatar
Laminak
Pilier
Pilier

Messages : 1228
Date d'inscription : 22/07/2010
Age : 44
Localisation : Seine & Marne

Revenir en haut Aller en bas

Re: Tuto ---> Comment changer ses plaquettes de freins AV

Message par BIGJIM le Lun 26 Juil 2010 - 12:03

bravo pour le tuto Very Happy
avatar
BIGJIM
Administrateur
Administrateur

Messages : 808
Date d'inscription : 04/05/2009
Age : 51
Localisation : 66 Le Barcares

http://jimny.superforum.fr

Revenir en haut Aller en bas

Re: Tuto ---> Comment changer ses plaquettes de freins AV

Message par z59 le Dim 28 Oct 2012 - 10:48

Trés bien expliqué thank , mis en pratique hier et remplacement des plaquettes en 30mn ( super facile ) top
avatar
z59
Regulier
Regulier

Messages : 161
Date d'inscription : 10/05/2011
Age : 48
Localisation : LILLE

Revenir en haut Aller en bas

Re: Tuto ---> Comment changer ses plaquettes de freins AV

Message par mikael le Lun 29 Oct 2012 - 1:34

thank
avatar
mikael
Pilier
Pilier

Messages : 3445
Date d'inscription : 28/07/2010
Age : 45
Localisation : Audierne 29 bzh

Revenir en haut Aller en bas

Re: Tuto ---> Comment changer ses plaquettes de freins AV

Message par JIMNY B le Ven 23 Nov 2012 - 15:24

sympa à toi!!!! salut
avatar
JIMNY B
Habitué
Habitué

Messages : 355
Date d'inscription : 12/11/2012
Age : 31
Localisation : Loir et Cher

Revenir en haut Aller en bas

Re: Tuto ---> Comment changer ses plaquettes de freins AV

Message par orpist le Dim 6 Jan 2013 - 20:58

En repositionnant mon étrier,je me suis reudu compte que sur les 2 axes qui maintien l'étrier (avec les boulons) un des deux était trés dur a repousser (je précise , pas le piston mais l'axe de fixation)
Ma question est : est ce qu'il ya une incidence sur le fonctionnement de mon freinage?
avatar
orpist
Pilier
Pilier

Messages : 896
Date d'inscription : 30/12/2010
Age : 51
Localisation : Nancy 54

Revenir en haut Aller en bas

Re: Tuto ---> Comment changer ses plaquettes de freins AV

Message par mikael le Dim 6 Jan 2013 - 21:25

orpist a écrit:En repositionnant mon étrier,je me suis reudu compte que sur les 2 axes qui maintien l'étrier (avec les boulons) un des deux était trés dur a repousser (je précise , pas le piston mais l'axe de fixation)
Ma question est : est ce qu'il ya une incidence sur le fonctionnement de mon freinage?

ouillle
attention


il faut que tu dégripe les axe imprértivement
ton étrier est monté flotant
si tes axe sont griper
ça freineras mal est en plus tu vas bouffer ta plaquette côté piston

en faite je te conseille:
- de bien retirer les axe
- passer un coup de toile hémerie "du p 80 ou 100 suffit"
- une fois bien nettoyer de bien graisser "graisse belle ville haute température" tes axe
- de mettre un coup de toile hémerie et de wd40 pour mettoyer les trous
- de bien passer le chiffon dans les trous pour évacuer le wd 40 "pour éviter que ça coule sur le disque
- mettre de la graisse belle ville dans les trous
- bien contôler que le tout coulisse bien avant de remonter

maintenant lorque tu fait du tt
pour le nettoyage contrôler bien tes frein avant et arriere si il n'y a pas de problème aprés chaque sortie
sur tout si elle sont bien humide tes sortie Wink

avatar
mikael
Pilier
Pilier

Messages : 3445
Date d'inscription : 28/07/2010
Age : 45
Localisation : Audierne 29 bzh

Revenir en haut Aller en bas

Re: Tuto ---> Comment changer ses plaquettes de freins AV

Message par orpist le Dim 6 Jan 2013 - 22:37

Merci,je vais donc vérifier cela.J'ai pas osé sortir les axes,mais je le ferais.
Mes sorties sont effectivement trés trés humides.
Merci,Mikael pour c'est bonnes infos.
avatar
orpist
Pilier
Pilier

Messages : 896
Date d'inscription : 30/12/2010
Age : 51
Localisation : Nancy 54

Revenir en haut Aller en bas

Re: Tuto ---> Comment changer ses plaquettes de freins AV

Message par sparidus le Dim 6 Jan 2013 - 23:35

il ne serait pas là le problème de vibration au freinage vers 80 km/h, dû fait des étriers qui flottent mal sur leurs axes
avatar
sparidus
Regulier
Regulier

Messages : 133
Date d'inscription : 05/12/2012
Age : 48
Localisation : Khouribga Maroc

Revenir en haut Aller en bas

Re: Tuto ---> Comment changer ses plaquettes de freins AV

Message par mikael le Lun 7 Jan 2013 - 22:02

sparidus a écrit:il ne serait pas là le problème de vibration au freinage vers 80 km/h, dû fait des étriers qui flottent mal sur leurs axes

ça se peut oui


j'ai diviser le sujet
avatar
mikael
Pilier
Pilier

Messages : 3445
Date d'inscription : 28/07/2010
Age : 45
Localisation : Audierne 29 bzh

Revenir en haut Aller en bas

Re: Tuto ---> Comment changer ses plaquettes de freins AV

Message par orpist le Sam 12 Jan 2013 - 22:54

orpist a écrit:Merci,je vais donc vérifier cela.J'ai pas osé sortir les axes,mais je le ferais.
Mes sorties sont effectivement trés trés humides.
Merci,Mikael pour c'est bonnes infos.

Voila,j'ai dégrippé et graissé tout les axes comme ma conseillé Mikael. tchin
avatar
orpist
Pilier
Pilier

Messages : 896
Date d'inscription : 30/12/2010
Age : 51
Localisation : Nancy 54

Revenir en haut Aller en bas

Re: Tuto ---> Comment changer ses plaquettes de freins AV

Message par mikael le Sam 12 Jan 2013 - 23:06

orpist a écrit:
orpist a écrit:Merci,je vais donc vérifier cela.J'ai pas osé sortir les axes,mais je le ferais.
Mes sorties sont effectivement trés trés humides.
Merci,Mikael pour c'est bonnes infos.

Voila,j'ai dégrippé et graissé tout les axes comme ma conseillé Mikael. tchin
a la graisse belleville???
avatar
mikael
Pilier
Pilier

Messages : 3445
Date d'inscription : 28/07/2010
Age : 45
Localisation : Audierne 29 bzh

Revenir en haut Aller en bas
