train avant qui ne s'enclenche pas ?

Message par patinfo le Jeu 12 Nov 2015 - 0:36

Salut la troupe,

En début d'année, j'avais constaté que les roues avant n'étaient pas entrainées en 4x4,
Problème théoriquement réglé par un garagiste qui me change les durites de dépression ..
Pour être sûr, je mets mon jimny sur chandelle, passe en 4x4, mais toujours seules les roues arrières sont entrainées ..

Suspectant un problème de moyeu, j'en démonte un pour voir son état .. nickel !
Là, le jimny était au sol
Je le mets en 4x4 (moteur éteint) : normalement, l'arbre qui va dans le moyeu ne devrait-il pas être bloqué ?
Je tourne l'arbre à la main !
Qu'est-ce qui est cassé ? scratch

Merci pour vos réponses
avatar
patinfo
Pilier
Pilier

Messages : 1869
Date d'inscription : 25/01/2011
Age : 60
Localisation : Montpellier

Revenir en haut Aller en bas

Re: train avant qui ne s'enclenche pas ?

Message par mikael le Jeu 12 Nov 2015 - 1:22

si ton moteur ne tourne pas tu n'a pas de dépression
donc aucune commande
avatar
mikael
Pilier
Pilier

Messages : 3922
Date d'inscription : 28/07/2010
Age : 46
Localisation : Audierne 29 bzh

Revenir en haut Aller en bas

Re: train avant qui ne s'enclenche pas ?

Message par patinfo le Jeu 12 Nov 2015 - 11:38

Je ne parle pas du moyeu puisque je l'avais enlevé, je parle de l'arbre de roue qui va vers le pont avant
Vu que je suis passé en mode 4x4, le pont avant est enclenché (dans le test sur chandelle, l'arbre tournait)
Donc dans ma logique, l'arbre de roue devrait être en prise et ne pas tourner
avatar
patinfo
Pilier
Pilier

Messages : 1869
Date d'inscription : 25/01/2011
Age : 60
Localisation : Montpellier

Revenir en haut Aller en bas

Re: train avant qui ne s'enclenche pas ?

Message par olivier2489 le Jeu 12 Nov 2015 - 21:44

Tu a le voyant 4x4 sur le compteur?
Peu etre un défaut d’enclenchement de la boite de transfere (capteur ou autre)
avatar
olivier2489
Nouveau
Nouveau

Messages : 22
Date d'inscription : 14/10/2015
Age : 26
Localisation : Île De La Réunion

Revenir en haut Aller en bas

Re: train avant qui ne s'enclenche pas ?

Message par patinfo le Ven 13 Nov 2015 - 1:14

non, la boite de transfert fonctionne bien puisque l'arbre qui va au pont avant tournait bien
le problème se situe entre le diff avant et l'arbre de roue
avatar
patinfo
Pilier
Pilier

Messages : 1869
Date d'inscription : 25/01/2011
Age : 60
Localisation : Montpellier

Revenir en haut Aller en bas

Re: train avant qui ne s'enclenche pas ?

Message par mikael le Ven 13 Nov 2015 - 1:45

patinfo a écrit:Je ne parle pas du moyeu puisque je l'avais enlevé, je parle de l'arbre de roue qui va vers le pont avant
Vu que je suis passé en mode 4x4, le pont avant est enclenché (dans le test sur chandelle, l'arbre tournait)
Donc dans ma logique, l'arbre de roue devrait être en prise et ne pas tourner

tu parle de l'arbre de transmission avant??

ton arbre tournent il si il les 4 roue sont au sol "moyeux enclencher "en 4X4 ??

ton arbre tourne t'il si il les 2 roue avant sont en l'air en 4X4 "moyeux enclencher " ??
es que dans ce cas tes roues avant tournent elles

ton arbre tourne t'il si tu lève ta roue avant "moyeux enclencher " en 4X4 ??
avatar
mikael
Pilier
Pilier

Messages : 3922
Date d'inscription : 28/07/2010
Age : 46
Localisation : Audierne 29 bzh

Revenir en haut Aller en bas

Re: train avant qui ne s'enclenche pas ?

Message par olivier2489 le Ven 13 Nov 2015 - 10:19

Tu entand le "tac" des moyeux quand il s'enclanche?
avatar
olivier2489
Nouveau
Nouveau

Messages : 22
Date d'inscription : 14/10/2015
Age : 26
Localisation : Île De La Réunion

Revenir en haut Aller en bas

Re: train avant qui ne s'enclenche pas ?

Message par patinfo le Ven 13 Nov 2015 - 19:02

les 4 roues sont posées par terre

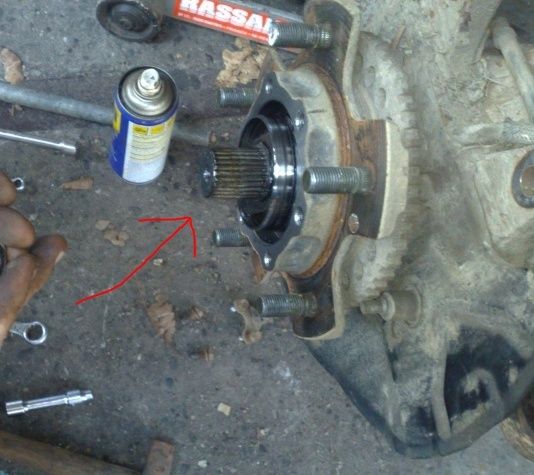

le moyeu automatique est déposé, je suis dans le cas de l'image ci-dessous (reprise d'une photo de Mikael) sauf que la roue n'est pas déposée
le mode 4x4 est enclenché
L'arbre de roue, signalé par la flêche rouge, tourne librement alors que pour moi, il devrait être bloqué ou offrir une certaine résistance
C'est comme ça sur mon pickup
" />
avatar
patinfo
Pilier
Pilier

Messages : 1869
Date d'inscription : 25/01/2011
Age : 60
Localisation : Montpellier

Revenir en haut Aller en bas

Re: train avant qui ne s'enclenche pas ?

Message par Laminak le Ven 13 Nov 2015 - 21:29

patinfo a écrit:
L'arbre de roue, signalé par la flêche rouge, tourne librement alors que pour moi, il devrait être bloqué ou offrir une certaine résistance
C'est comme ça sur mon pickup
" />
Normale
Le différentiel fait son travail.
En 4x4 et moyeux déposés, lorsque tu tournes ton arbre de transmission, les arbres de roue tournent en sens inverse. Si tu bloques une roue, ton arbre tournera sans effort.
Tu n'as pas d'effort sur ton demi-arbre car il n'est pas lié à la roue (pas de masse à entraîner).
Ton problème vient d'une fuite sur ton circuit :

  • soit les canalisations extérieures (tubes acier ou durites)
  • soit des joints spis qui ferment les passages d'air dans les moyeux de roue (porte fusée, roulement, ...)

Un test à faire.
Plutôt que de tester la dépression, regarde si ton système fonctionne en pression (2bars).

Voilà moi, j'ai monté des moyeux manuels... Plus de PB top
avatar
Laminak
Expert
Expert

Messages : 1237
Date d'inscription : 22/07/2010
Age : 45
Localisation : Seine & Marne

Revenir en haut Aller en bas

Re: train avant qui ne s'enclenche pas ?

Message par mikael le Ven 13 Nov 2015 - 22:53

Laminak a écrit:
patinfo a écrit:
L'arbre de roue, signalé par la flêche rouge, tourne librement alors que pour moi, il devrait être bloqué ou offrir une certaine résistance
C'est comme ça sur mon pickup
" />
Normale
Le différentiel fait son travail.
En 4x4 et moyeux déposés, lorsque tu tournes ton arbre de transmission, les arbres de roue tournent en sens inverse. Si tu bloques une roue, ton arbre tournera sans effort.
Tu n'as pas d'effort sur ton demi-arbre car il n'est pas lié à la roue (pas de masse à entraîner).
Ton problème vient d'une fuite sur ton circuit :

  • soit les canalisations extérieures (tubes acier ou durites)
  • soit des joints spis qui ferment les passages d'air dans les moyeux de roue (porte fusée, roulement, ...)

Un test à faire.
Plutôt que de tester la dépression, regarde si ton système fonctionne en pression (2bars).

Voilà moi, j'ai monté des moyeux manuels... Plus de PB top
attention attention attention attention attention attention
2 bar c'est beaucoup trop
1bar 1.2bar maxi
avatar
mikael
Pilier
Pilier

Messages : 3922
Date d'inscription : 28/07/2010
Age : 46
Localisation : Audierne 29 bzh

Revenir en haut Aller en bas

Re: train avant qui ne s'enclenche pas ?

Message par patinfo le Ven 13 Nov 2015 - 23:05

Merci Laminak, j'ai compris mon problème de logique Very Happy
Normal que ça tourne sans effort puisque l'autre moyeu n'était pas bloqué, à la différence de mon pickup qui lui a des moyeux manuels mais toujours sur lock (toujours prêt !)
Donc il suffit qu'un moyeur soit grippé et le système ne marche pas
Reste donc à voir l'autre moyeu et le système de depression ...mais bon, je pense que je vais passer aux moyeux manuels
avatar
patinfo
Pilier
Pilier

Messages : 1869
Date d'inscription : 25/01/2011
Age : 60
Localisation : Montpellier

Revenir en haut Aller en bas

Re: train avant qui ne s'enclenche pas ?

Message par Laminak le Ven 13 Nov 2015 - 23:12

patinfo a écrit:Merci Laminak, j'ai compris mon problème de logique Very Happy
Normal que ça tourne sans effort puisque l'autre moyeu n'était pas bloqué, à la différence de mon pickup qui lui a des moyeux manuels mais toujours sur lock (toujours prêt !)
Donc il suffit qu'un moyeur soit grippé et le système ne marche pas
Reste donc à voir l'autre moyeu et le système de depression ...mais bon, je pense que je vais passer aux moyeux manuels
Ou fuite à cause de défauts de surface au niveau des portés des joints à lèvre  Sad
avatar
Laminak
Expert
Expert

Messages : 1237
Date d'inscription : 22/07/2010
Age : 45
Localisation : Seine & Marne

Revenir en haut Aller en bas
