Ajout anti-brouillards avant
Comme je n'ai pas trouvé de tuto pour le post-montage d'anti-brouillards avant, je vais décrire ce que je pense faire, vous me corrigerez si je me trompe Je met en gras les points qui me chiffonnent. Je corrigerais au fur et à mesure avec vos indications.
Point de départ: Mon Jimny est un Maori essence de septembre 2005: tout est "phase 2" sauf le pare-choc "phase 1".
Les courses:
Le montage:
Les anti-brouillards choisis étant équipés DRL, il faut aussi les brancher; ben non, pas de gestion des DRL. Les boitiers sont des régulateurs de tension pour ne pas cramer les LEDs trop vite.
Il va donc falloir gérer les DRLs avec un relais inverseur (5 bornes) piloté par les feux de position.
ils sont fournis avec un boitier gérant l'allumage des feux diurnes en fonction des feux classiques. Cette partie sera à confirmer avec l'équipement sous les yeux, les photos des sites chinois étant sans engagement...
Merci d'avance pour vos commentaires
Point de départ: Mon Jimny est un Maori essence de septembre 2005: tout est "phase 2" sauf le pare-choc "phase 1".
Les courses:
- Achat d'anti-brouillards compatibles: je m'oriente sur ce modèle, avec feux de jour intégrés. Les vis de fixation ne semblent pas fournies; quelqu'un connait les dimensions ?
- Achat de l'interrupteur approprié ici. Il me semble avoir lu que le connecteur et le câblage étaient déjà en place.
- Achat du relais approprié ? Je ne suis pas encore allé voir s'il était présent par défaut.
Le montage:
- Démontage des garnitures des passages de roues (quelques clips à retirer délicatement)
- Les caches sont "découpables" (couteau/cutter/scie fine), le plastique est plus fin sur le pourtour.
Perçage du pare-choc aux emplacements prévus à la scie cloche, diamètre 9cm] ou Déclipser les caches - Fixer les AB par l'intérieur Directement sur le parechoc ou il faut un support ?
- Les prises d'alimentation des AB (connecteurs H11/H8) sont en attente derrière les phares: brancher sur les AB.
- Installer et connecter l'interrupteur sur la planche de bord.
- Le fusible n°9 (15A) dans le compartiment moteur (pour un essence) est déjà présent.
- Normalement ça marche
Les anti-brouillards choisis étant équipés DRL, il faut aussi les brancher; ben non, pas de gestion des DRL. Les boitiers sont des régulateurs de tension pour ne pas cramer les LEDs trop vite.
Il va donc falloir gérer les DRLs avec un relais inverseur (5 bornes) piloté par les feux de position.
- Fixer les boitiers de gestion DRL (a voir quand je les auraient)
- Brancher l'alimentation des boitiers sur la batterie (il faut probablement ajouter un fusible)
- Connecter les fils "pilote" sur les feux nocturnes,selon la réglementation (feux de position ?)
Merci d'avance pour vos commentaires
Dernière édition par Gwelvin le Lun 26 Juin 2017 - 19:46, édité 7 fois
Gwelvin- Regulier
- Messages : 300
Date d'inscription : 04/05/2017
Age : 55
Localisation : 76-N.D. Gravenchon
Re: Ajout anti-brouillards avant
je n'est jamais eu l'occasion de monter les antibrouillards sur un jimny
normalement le câblage est en place
pas besoin de scie cloche
le cache se déboite
pour le fusible regarde ta platine de servitude sous le volant
il doit il y en avoir aussi dans le compartiment moteur
fait nous un tuto en
normalement le câblage est en place
pas besoin de scie cloche
le cache se déboite
pour le fusible regarde ta platine de servitude sous le volant
il doit il y en avoir aussi dans le compartiment moteur
fait nous un tuto en
_________________
je roule en diesel
Mikaël- Pilier
- Messages : 6261
Date d'inscription : 28/07/2010
Age : 51
Localisation : Audierne 29 BZH
Re: Ajout anti-brouillards avant
J'ai bien l'intention de faire les photos
D'après le manuel, le fusible AB avant est le n°9 dans le compartiment moteur sur un essence.
D'après le manuel, le fusible AB avant est le n°9 dans le compartiment moteur sur un essence.
Gwelvin- Regulier
- Messages : 300
Date d'inscription : 04/05/2017
Age : 55
Localisation : 76-N.D. Gravenchon
Re: Ajout anti-brouillards avant
hello ,
ca m' interresse car moi aussi j'aimerai en mettre !!!
le type d' antibrouillard choisi ressemble fortement a certains model de chez renault ... a voir !!
pour le trou, j'ai un maori de 2004 essence et il me semble qu'il faut couper par contre ...
ca m' interresse car moi aussi j'aimerai en mettre !!!
le type d' antibrouillard choisi ressemble fortement a certains model de chez renault ... a voir !!
pour le trou, j'ai un maori de 2004 essence et il me semble qu'il faut couper par contre ...
_________________
MAORI Berline essence 2004, 125 CBR pour tous les jours, et SUZUKI 650 SV pour avoiner !
resto en cours VW COMBI de 1972 et HONDA 500 XLR
ramirez13- Habitué
- Messages : 358
Date d'inscription : 27/02/2017
Age : 49
Localisation : 13 et 05
Re: Ajout anti-brouillards avant
Prévoir une session de démontage des caches de passages de roues pour clarifier la question perceuse ou clips...
Je crois que je vais attendre de recevoir les AB pour tout enchainer.

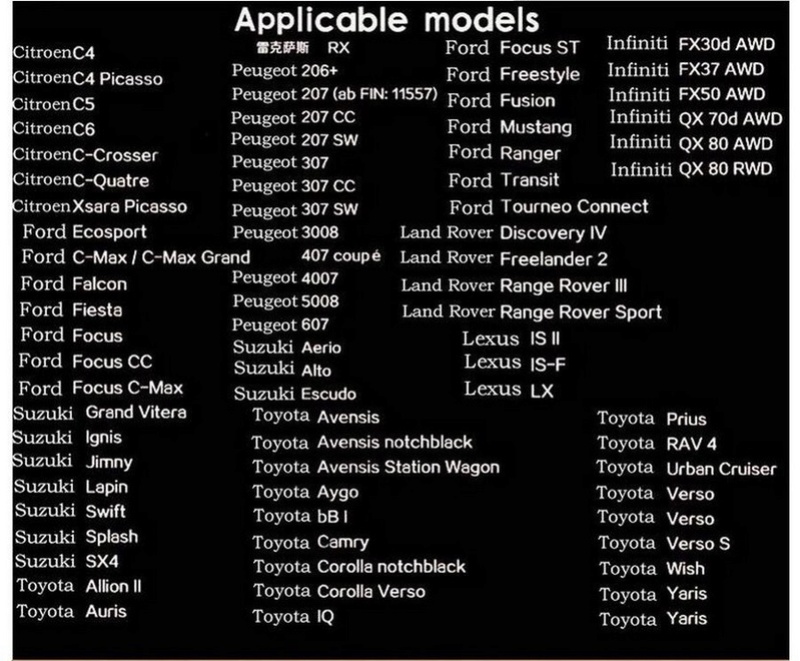

C'est un modèle standard qui équipe beaucoup de véhicules visiblement.
Je crois que je vais attendre de recevoir les AB pour tout enchainer.
C'est un modèle standard qui équipe beaucoup de véhicules visiblement.
Gwelvin- Regulier
- Messages : 300
Date d'inscription : 04/05/2017
Age : 55
Localisation : 76-N.D. Gravenchon
Re: Ajout anti-brouillards avant
Effectivement la liste est longue ... merci pour la liste, ca permetra peut etre d'en trouver à la casse ...
j espere que le cablage est present sur mon maori de 2004 ...
j espere que le cablage est present sur mon maori de 2004 ...
_________________
MAORI Berline essence 2004, 125 CBR pour tous les jours, et SUZUKI 650 SV pour avoiner !
resto en cours VW COMBI de 1972 et HONDA 500 XLR
ramirez13- Habitué
- Messages : 358
Date d'inscription : 27/02/2017
Age : 49
Localisation : 13 et 05
Re: Ajout anti-brouillards avant
Quitte à passer pour le trouble fête de service je tiens à alerter sur la qualité de ces feux, les Leds de puissance sont coûteux, il n'y a rien d'indiquer sur leur durée de vie (on peut être désagréablement surpris) de plus quand est il de l'étanchéité ? Rien d'indiquer, IP 67 au minimum pour des feux situés devant le véhicule.
_________________
_________________________________________
Jimny 2016. Moteur M13A (16 soupapes DOHC) origine
Breton 60- Habitué
- Messages : 649
Date d'inscription : 29/09/2016
Age : 76
Localisation : Oise
Re: Ajout anti-brouillards avant
Bonjour à Tous
J'en ai monté en 2001 et j'ai fais comme dans la notice de montage , mais ils ne se sont jamais allumés ??!!!!
Car la masse de la caisse n'est pas la méme que la masse châssis !!!!
Il m'a fallu mettre une tresse de masse entre le châssis échelle et la caisse , et oh surprise , les AB ont fonctionné et les parasites ont totalement disparus à la radio !!!!!
J'en ai monté en 2001 et j'ai fais comme dans la notice de montage , mais ils ne se sont jamais allumés ??!!!!
Car la masse de la caisse n'est pas la méme que la masse châssis !!!!
Il m'a fallu mettre une tresse de masse entre le châssis échelle et la caisse , et oh surprise , les AB ont fonctionné et les parasites ont totalement disparus à la radio !!!!!
_________________
Persévèrez mes amis, ne vous découragez pas, car n 'oubliez jamais que très souvent le costume de la VICTOIRE est taillé dans plusieurs " vestes ".......
GUY
MacGUYvert- Pilier
- Messages : 1883
Date d'inscription : 09/03/2013
Age : 76
Localisation : Seine et Marne et Alsace
Re: Ajout anti-brouillards avant
Breton60 :
T'inquiete pas , moi c'est juste pour mon coté kéké du sud, y a deux trous sans rien dedans .... bizarrement ça me dérange ! ... je vais coller un autocollant "imitation anti brouillard " ... lol
MacGuyVert
Tiens ça reviens souvent , cette histoire de masse entre le chassis et la caisse ... c'est bon à savoir , merci ...
T'inquiete pas , moi c'est juste pour mon coté kéké du sud, y a deux trous sans rien dedans .... bizarrement ça me dérange ! ... je vais coller un autocollant "imitation anti brouillard " ... lol
MacGuyVert
Tiens ça reviens souvent , cette histoire de masse entre le chassis et la caisse ... c'est bon à savoir , merci ...
_________________
MAORI Berline essence 2004, 125 CBR pour tous les jours, et SUZUKI 650 SV pour avoiner !
resto en cours VW COMBI de 1972 et HONDA 500 XLR
ramirez13- Habitué
- Messages : 358
Date d'inscription : 27/02/2017
Age : 49
Localisation : 13 et 05
Re: Ajout anti-brouillards avant
Tu as raison, il faut être conscient que les équipements achetés directement en Chine ne bénéficient d'aucune certification et de garantie très limitée et que donc l'achat est relativement risqué.Breton 60 a écrit:Quitte à passer pour le trouble fête de service je tiens à alerter sur la qualité de ces feux, les Leds de puissance sont coûteux, il n'y a rien d'indiquer sur leur durée de vie (on peut être désagréablement surpris) de plus quand est il de l'étanchéité ? Rien d'indiquer, IP 67 au minimum pour des feux situés devant le véhicule.
Après, le même produit vendu par un équipementier français ou européen sort de la même usine; j'achète sur AliExpress depuis plusieurs années, je n'ai eu que très peu de déconvenues.
Et donc perceuse ou déclipsage pour les trous ?MacGUYvert a écrit:J'en ai monté en 2001 et j'ai fais comme dans la notice de montage , mais ils ne se sont jamais allumés ??!!!!
Car la masse de la caisse n'est pas la méme que la masse châssis !!!!
Il m'a fallu mettre une tresse de masse entre le châssis échelle et la caisse , et oh surprise , les AB ont fonctionné et les parasites ont totalement disparus à la radio !!!!!
Ça me surprend un peu cette histoire de masse caisse/châssis pour les AB, puisqu'ils sont alimentés (+ et -) depuis le connecteur existant. Le connecteur existait en 2001 ou il a fallu tout câbler ?
Gwelvin- Regulier
- Messages : 300
Date d'inscription : 04/05/2017
Age : 55
Localisation : 76-N.D. Gravenchon
Re: Ajout anti-brouillards avant
Mon Jim était précablé au niveau des portes phares et au niveau du tableau de bord , le contacteur était fourni avec le kit des AB ainsi que le relais de puissance . Mais j 'avais acheté le kit chez Suzuki , et quand j 'y suis retourné pour dire que cela ne fonctionnait pas , et que j 'avais trouvé une différence de potentiel entre la masse chassis et la masse caisse , l'électricien de la concession m'a dit qu 'il manquait un chapitre dans la traduction de la notice fournie avec le kit .
Vive la France !!!!
Vive la France !!!!
_________________
Persévèrez mes amis, ne vous découragez pas, car n 'oubliez jamais que très souvent le costume de la VICTOIRE est taillé dans plusieurs " vestes ".......
GUY
MacGUYvert- Pilier
- Messages : 1883
Date d'inscription : 09/03/2013
Age : 76
Localisation : Seine et Marne et Alsace
Re: Ajout anti-brouillards avant
très intéressant ce post, je vais suivre avec intérêt.. merci pour le partage!
laurent 83- Nouveau
- Messages : 70
Date d'inscription : 19/09/2015
Age : 59
Localisation : Var
Re: Ajout anti-brouillards avant
Ça avance lentement...
J'ai reçu les anti-brouillards et l'interrupteur.
Le fusible est en place:
J'ai donc branché l'inter sur le seul connecteur au bon format sous le tableau de bord et... rien... (je ne suis pas vraiment surpris non plus )
Il dois manquer le relais. Quelqu'un a des infos à son sujet ? modèle, localisation du connecteur...
Si quelqu'un sait où trouver le schéma électrique correspondant, je suis très intéressé
J'ai mis à jour le 1er post en fonction des progrès.
J'ai reçu les anti-brouillards et l'interrupteur.
Le fusible est en place:
J'ai donc branché l'inter sur le seul connecteur au bon format sous le tableau de bord et... rien... (je ne suis pas vraiment surpris non plus )
Il dois manquer le relais. Quelqu'un a des infos à son sujet ? modèle, localisation du connecteur...
Si quelqu'un sait où trouver le schéma électrique correspondant, je suis très intéressé
J'ai mis à jour le 1er post en fonction des progrès.
Gwelvin- Regulier
- Messages : 300
Date d'inscription : 04/05/2017
Age : 55
Localisation : 76-N.D. Gravenchon
Re: Ajout anti-brouillards avant
Il y a un relais + un fusible
J'essaierai cette semaine de voir le schéma
Je bosse tout les weekends de nuit
J'essaierai cette semaine de voir le schéma
Je bosse tout les weekends de nuit
_________________
je roule en diesel
Mikaël- Pilier
- Messages : 6261
Date d'inscription : 28/07/2010
Age : 51
Localisation : Audierne 29 BZH
Re: Ajout anti-brouillards avant
un peut de doc
normalement tu doit avoir tous ce qu'il te faut
normalement tu doit avoir tous ce qu'il te faut
_________________
je roule en diesel
Mikaël- Pilier
- Messages : 6261
Date d'inscription : 28/07/2010
Age : 51
Localisation : Audierne 29 BZH
Re: Ajout anti-brouillards avant
Merci!
Plus qu'a éplucher tout ça...
Plus qu'a éplucher tout ça...
Gwelvin- Regulier
- Messages : 300
Date d'inscription : 04/05/2017
Age : 55
Localisation : 76-N.D. Gravenchon
Re: Ajout anti-brouillards avant
Un peu moins chaud et un peu de temps aujourd'hui, donc des progrès:
Grace aux docs Mikael, j'ai pu voir que je n'étais pas sur le bon connecteur
Les connecteurs des antibrouillards et du désembuage sont identiques; contrôle des couleurs de fils: étrange... Quand je manipule le bouton de désembuage, j'ai du 12V sur les prises AB près des phares!!
Bonne nouvelle: le relais d'AB est présent! (sur tous ou juste le mien ?)
Mauvaise nouvelle: je ne sais toujours pas où est le relais d'AB
Grace aux docs Mikael, j'ai pu voir que je n'étais pas sur le bon connecteur
Les connecteurs des antibrouillards et du désembuage sont identiques; contrôle des couleurs de fils: étrange... Quand je manipule le bouton de désembuage, j'ai du 12V sur les prises AB près des phares!!
Bonne nouvelle: le relais d'AB est présent! (sur tous ou juste le mien ?)
Mauvaise nouvelle: je ne sais toujours pas où est le relais d'AB
Gwelvin- Regulier
- Messages : 300
Date d'inscription : 04/05/2017
Age : 55
Localisation : 76-N.D. Gravenchon
Re: Ajout anti-brouillards avant
Gwelvin a écrit:Un peu moins chaud et un peu de temps aujourd'hui, donc des progrès:
Grace aux docs Mikael, j'ai pu voir que je n'étais pas sur le bon connecteur
Les connecteurs des antibrouillards et du désembuage sont identiques; contrôle des couleurs de fils: étrange... Quand je manipule le bouton de désembuage, j'ai du 12V sur les prises AB près des phares!!
Bonne nouvelle: le relais d'AB est présent! (sur tous ou juste le mien ?)
Mauvaise nouvelle: je ne sais toujours pas où est le relais d'AB
tu devrais y arrivée
normalement sur la doc c'est marqué
_________________
je roule en diesel
Mikaël- Pilier
- Messages : 6261
Date d'inscription : 28/07/2010
Age : 51
Localisation : Audierne 29 BZH
Re: Ajout anti-brouillards avant
Le relais je l'entend bien claquer quelque part autour de le "supplementary fuse box", mais il n'est pas dedans, ou alors il y a un étage
Sinon, la blague du jour: les antibrouillards ne se montent pas directement sur le pare-choc, il faut un support. Que je n'ai pas, évidemment...
Sinon, la blague du jour: les antibrouillards ne se montent pas directement sur le pare-choc, il faut un support. Que je n'ai pas, évidemment...
Gwelvin- Regulier
- Messages : 300
Date d'inscription : 04/05/2017
Age : 55
Localisation : 76-N.D. Gravenchon
Re: Ajout anti-brouillards avant
Il semble que les supports portent les références 35526-84A00 et 35566-84A00 auxquels il faut ajouter 6 vis 03541-0516A.
Total 44€11 chez http://www.suzuki-pieces.com
Je n'ai pas trouvé d'autre fournisseur...
Total 44€11 chez http://www.suzuki-pieces.com
Je n'ai pas trouvé d'autre fournisseur...
Gwelvin- Regulier
- Messages : 300
Date d'inscription : 04/05/2017
Age : 55
Localisation : 76-N.D. Gravenchon
Re: Ajout anti-brouillards avant
Gwelvin a écrit:Il semble que les supports portent les références 35526-84A00 et 35566-84A00 auxquels il faut ajouter 6 vis 03541-0516A.
Total 44€11 chez http://www.suzuki-pieces.com
Je n'ai pas trouvé d'autre fournisseur...
_________________
je roule en diesel
Mikaël- Pilier
- Messages : 6261
Date d'inscription : 28/07/2010
Age : 51
Localisation : Audierne 29 BZH
Re: Ajout anti-brouillards avant
Je vais quand même demander le tarif chez Suzuk, et confirmer les réf en même temps...
Gwelvin- Regulier
- Messages : 300
Date d'inscription : 04/05/2017
Age : 55
Localisation : 76-N.D. Gravenchon
Re: Ajout anti-brouillards avant
Gwelvin a écrit:Je vais quand même demander le tarif chez Suzuk, et confirmer les réf en même temps...
tu nous tien au courant
_________________
je roule en diesel
Mikaël- Pilier
- Messages : 6261
Date d'inscription : 28/07/2010
Age : 51
Localisation : Audierne 29 BZH
Re: Ajout anti-brouillards avant
L'automne approche, il est temps de s'y remettre!!
J'ai appelé Suzuki, les supports sont disponibles sur commande et coutent 16~17€ pièce.
Le magasinier n'a pas voulu me donner la référence; je commanderais pour la prochaine fois que je m'approche de la concession la plus proche...
J'ai appelé Suzuki, les supports sont disponibles sur commande et coutent 16~17€ pièce.
Le magasinier n'a pas voulu me donner la référence; je commanderais pour la prochaine fois que je m'approche de la concession la plus proche...
Gwelvin- Regulier
- Messages : 300
Date d'inscription : 04/05/2017
Age : 55
Localisation : 76-N.D. Gravenchon
Re: Ajout anti-brouillards avant
ça sert à quoi les antibrouillards ?
ok
ok
_________________
Un jimny BVA essence 1999 pour la ville et pour les champs, un pickup (Nissan D21) pour promener le chien, une hornet pour me défouler et maintenant un disco 3 pour voyager
patinfo- Pilier
- Messages : 3394
Date d'inscription : 25/01/2011
Age : 65
Localisation : Montpellier
Re: Ajout anti-brouillards avant
Salut Patinfo
Ça remplace lês phares orientables , et c'est trés Pratique sùr routes sinueuses en conduite rapide , car les AB ont un faisceau pincè trés large ....
Ça remplace lês phares orientables , et c'est trés Pratique sùr routes sinueuses en conduite rapide , car les AB ont un faisceau pincè trés large ....
_________________
Persévèrez mes amis, ne vous découragez pas, car n 'oubliez jamais que très souvent le costume de la VICTOIRE est taillé dans plusieurs " vestes ".......
GUY
MacGUYvert- Pilier
- Messages : 1883
Date d'inscription : 09/03/2013
Age : 76
Localisation : Seine et Marne et Alsace
Re: Ajout anti-brouillards avant
Y'a plus qu'à...
Pour les références et prix:
35526-81A30 = support coté droit
35566-81A30 = support coté gauche
Pour les références et prix:
35526-81A30 = support coté droit
35566-81A30 = support coté gauche
Gwelvin- Regulier
- Messages : 300
Date d'inscription : 04/05/2017
Age : 55
Localisation : 76-N.D. Gravenchon
Re: Ajout anti-brouillards avant
MacGUYvert a écrit:Salut Patinfo
Ça remplace lês phares orientables , et c'est trés Pratique sùr routes sinueuses en conduite rapide , car les AB ont un faisceau pincè trés large ....
Oui, on mettait ça sur nos autos pour le rallye des cévennes, il y a 30 ans
Sinon par chez nous, un jour de brouillard par an, c'est déjà beaucoup
_________________
Un jimny BVA essence 1999 pour la ville et pour les champs, un pickup (Nissan D21) pour promener le chien, une hornet pour me défouler et maintenant un disco 3 pour voyager
patinfo- Pilier
- Messages : 3394
Date d'inscription : 25/01/2011
Age : 65
Localisation : Montpellier
Re: Ajout anti-brouillards avant
Alors ça donne quoi ces feux AB?
jessy91- Regulier
- Messages : 342
Date d'inscription : 12/01/2015
Re: Ajout anti-brouillards avant
Pour le moment ça donne qu'entre des problèmes de santé et des problèmes plus importants sur le VW, je n'ai pas touché aux AB
Gwelvin- Regulier
- Messages : 300
Date d'inscription : 04/05/2017
Age : 55
Localisation : 76-N.D. Gravenchon
Re: Ajout anti-brouillards avant
Ah merde,
Je te souhaite un bon rétablissement
Et donne des news quand tu les auras monté.
Je te souhaite un bon rétablissement
Et donne des news quand tu les auras monté.
jessy91- Regulier
- Messages : 342
Date d'inscription : 12/01/2015
Re: Ajout anti-brouillards avant
Beau temps + RTT= j'avance sur les anti brouillard...
Montage des AB sur le support, avec 4 vis de 5 (les écrous sont soudées sur le support):
Ça donne ça:
Après démontage des passages de roue (partiellement, j'ai juste retiré les clips sur l'avant), l'endroit où viendra s'installer l'AB; 3 points de fixation.
Découpage du pare-choc, un bon couteau suffit:
Oh, y'a un trou...
J'ai vissé les support sans démonter le pare-choc: c'est galère, très peu de place pour passer un tournevis, surtout pour la vis du haut; ce doit être bien plus simple avec le PC démonté...
Reste la partie électrique.
Titjaune a parlé dans son post d'un +12v de pompe d'injection. On peut choper ce fil facilement ?
Montage des AB sur le support, avec 4 vis de 5 (les écrous sont soudées sur le support):
Ça donne ça:
Après démontage des passages de roue (partiellement, j'ai juste retiré les clips sur l'avant), l'endroit où viendra s'installer l'AB; 3 points de fixation.
Découpage du pare-choc, un bon couteau suffit:
Oh, y'a un trou...
J'ai vissé les support sans démonter le pare-choc: c'est galère, très peu de place pour passer un tournevis, surtout pour la vis du haut; ce doit être bien plus simple avec le PC démonté...
Reste la partie électrique.
Titjaune a parlé dans son post d'un +12v de pompe d'injection. On peut choper ce fil facilement ?
Gwelvin- Regulier
- Messages : 300
Date d'inscription : 04/05/2017
Age : 55
Localisation : 76-N.D. Gravenchon
Re: Ajout anti-brouillards avant
stop
le branchement des antibrouillard ne se pique pas sur le + pompe à injection
partie commande:
tu trouve un + après contacte
tu monte un fusible de 10A
tu branche ton bouton de commande
tu tire ton fil de commande "après bouton" jusqu'au relais
tu branche ton relais à la masse
partie puissance :
tu prend un + direct
tu monte un fusible 15 A
tu branche tes anti brouillard en parallèle
puis tu branche la masse de tes antibrouillard
ce serais des longue portée la sa changerais au niveau de la masse de ton relais
tu prend la masse de ton relais que tu branche sur l'alimentation de tes code "feux de croisement"
c'est la seul différence entre les 2 montages
le branchement des antibrouillard ne se pique pas sur le + pompe à injection
partie commande:
tu trouve un + après contacte
tu monte un fusible de 10A
tu branche ton bouton de commande
tu tire ton fil de commande "après bouton" jusqu'au relais
tu branche ton relais à la masse
partie puissance :
tu prend un + direct
tu monte un fusible 15 A
tu branche tes anti brouillard en parallèle
puis tu branche la masse de tes antibrouillard
ce serais des longue portée la sa changerais au niveau de la masse de ton relais
tu prend la masse de ton relais que tu branche sur l'alimentation de tes code "feux de croisement"
c'est la seul différence entre les 2 montages
_________________
je roule en diesel
Mikaël- Pilier
- Messages : 6261
Date d'inscription : 28/07/2010
Age : 51
Localisation : Audierne 29 BZH
Re: Ajout anti-brouillards avant
C'est pour les feux de jour que je cherche le 12v de la pompe
Pour la partie AB, j'ai juste ajouté l'inter, tout le reste (relais, fusible, faisceau) était déjà en place.
Pour la partie AB, j'ai juste ajouté l'inter, tout le reste (relais, fusible, faisceau) était déjà en place.
Gwelvin- Regulier
- Messages : 300
Date d'inscription : 04/05/2017
Age : 55
Localisation : 76-N.D. Gravenchon
Re: Ajout anti-brouillards avant
fait comme moi
j'ai rajouté des feux additionnel sur mon land
https://www.aliexpress.com/item/2-x-7-75W-LED-Headlights-bulb-For-Jeep-Wrangler-JK-CJ-LJ-Humme-r-H1/32808213937.html?spm=a2g0s.9042311.0.0.3Dc2Fm
c'est feux ont les jeux jour + code + phare
pour les jeux jour il sont branché sur un + APC "après contacte" directement
dès que je met le contact les feux jour s’allume.
pour faire code/ phare
un relais 2 position dont la masse de la commande ,est brancher sur l'alimentation des codes
se relais est commander par un autre relais simple pour l'alimentation en puissance protéger par un fusible
la commande de se relais de commande est faite par un bouton antibrouillard d'origine
mes feux jour ne sont pas blanc mais oranger donc pas de problème pour la nuit . ni pour les motards
comme il sont de par est d'autre de mon treuil et qu'il y a les phares entre les clignotants pas des souci non plus
bien sur en faisant une commande sur chaque clignotant avec un relais j'aurais pu l’éteindre le côté ou je met le clignotant mais sa aurai été du luxe
j'ai rajouté des feux additionnel sur mon land
https://www.aliexpress.com/item/2-x-7-75W-LED-Headlights-bulb-For-Jeep-Wrangler-JK-CJ-LJ-Humme-r-H1/32808213937.html?spm=a2g0s.9042311.0.0.3Dc2Fm
c'est feux ont les jeux jour + code + phare
pour les jeux jour il sont branché sur un + APC "après contacte" directement
dès que je met le contact les feux jour s’allume.
pour faire code/ phare
un relais 2 position dont la masse de la commande ,est brancher sur l'alimentation des codes
se relais est commander par un autre relais simple pour l'alimentation en puissance protéger par un fusible
la commande de se relais de commande est faite par un bouton antibrouillard d'origine
mes feux jour ne sont pas blanc mais oranger donc pas de problème pour la nuit . ni pour les motards
comme il sont de par est d'autre de mon treuil et qu'il y a les phares entre les clignotants pas des souci non plus
bien sur en faisant une commande sur chaque clignotant avec un relais j'aurais pu l’éteindre le côté ou je met le clignotant mais sa aurai été du luxe
_________________
je roule en diesel
Mikaël- Pilier
- Messages : 6261
Date d'inscription : 28/07/2010
Age : 51
Localisation : Audierne 29 BZH
Re: Ajout anti-brouillards avant
Salut,
Sur mon ddis de 2007, les AB sont déjà prè cablés,
A toi de suivre les câble pour voir où ils vont.
Sur mon ddis de 2007, les AB sont déjà prè cablés,
A toi de suivre les câble pour voir où ils vont.
jessy91- Regulier
- Messages : 342
Date d'inscription : 12/01/2015
Re: Ajout anti-brouillards avant
Comment ça je suis lent ???
Ça y est, j'ai fini le montage des anti-brouillards avec feux de jour
J'ai finalement laissé la gestion des feux de jour à un petit boitier à 2€ qui se branche uniquement sur la batterie et sur les feux de positions:
Allumage quand la tension est supérieure à 13V, atténuation à l'allumage des feux de position et extinction quand la tension est inférieure à 13V.
Ça y est, j'ai fini le montage des anti-brouillards avec feux de jour
J'ai finalement laissé la gestion des feux de jour à un petit boitier à 2€ qui se branche uniquement sur la batterie et sur les feux de positions:
Allumage quand la tension est supérieure à 13V, atténuation à l'allumage des feux de position et extinction quand la tension est inférieure à 13V.
Gwelvin- Regulier
- Messages : 300
Date d'inscription : 04/05/2017
Age : 55
Localisation : 76-N.D. Gravenchon
Re: Ajout anti-brouillards avant
mikael a écrit: c'est feux ont les jeux jour + code + phare
Ah ouais, c'est pas con comme idée
_________________
Un jimny BVA essence 1999 pour la ville et pour les champs, un pickup (Nissan D21) pour promener le chien, une hornet pour me défouler et maintenant un disco 3 pour voyager
patinfo- Pilier
- Messages : 3394
Date d'inscription : 25/01/2011
Age : 65
Localisation : Montpellier
Re: Ajout anti-brouillards avant
Bonjour à tous,
un petit up à ce topic qui m'a convaincu de tenter l'installation d'AB sur ma voiture. Tout est commandé (merci merci pour le coup du DRL), fin juin j'espère que ça sera bon (je dis pas l'année hein).
un petit up à ce topic qui m'a convaincu de tenter l'installation d'AB sur ma voiture. Tout est commandé (merci merci pour le coup du DRL), fin juin j'espère que ça sera bon (je dis pas l'année hein).
PhilDeFer- Nouveau
- Messages : 39
Date d'inscription : 19/07/2016
Localisation : Bourges
Re: Ajout anti-brouillards avant
Bonjour à tous,
re-up du topic, ca y est je me suis lancé dans l'installation des AB comme prévu... L'installation des AB s'est fait assez simplement (grâce à ce topic j'ai acheté les supports), j'ai bien trouvé le cablage électrique des AB à côté des phares que j'ai fait descendre jusqu'au pare choc, l'installation du DRL est faite, tout ça, pas de souci...
C'est après que les problèmes ont commencé avec l'installation de l'interrupteur, impossible de trouver dans les nappes sous le volant la bonne connectique ! J'ai bien un faisceau qui alimente l'AB arrière ainsi que la commande électrique des rétroviseurs et de la hauteur des phares, mais c'est tout.
Bref je suis bloqué. Est-ce que quelqu'un sait si tous les Jimny sont precablés ? Les mien est un Jimny DDIS 65cv de 2004. Le plus bizarre c'est que j'ai bien le précablage au niveau des phares pour l'AB. Normalement je devrais avoir aussi la connectique pour l'inter non ?
Si quelqu'un peut m'aider à voir plus clair, un grand merci à lui....
re-up du topic, ca y est je me suis lancé dans l'installation des AB comme prévu... L'installation des AB s'est fait assez simplement (grâce à ce topic j'ai acheté les supports), j'ai bien trouvé le cablage électrique des AB à côté des phares que j'ai fait descendre jusqu'au pare choc, l'installation du DRL est faite, tout ça, pas de souci...
C'est après que les problèmes ont commencé avec l'installation de l'interrupteur, impossible de trouver dans les nappes sous le volant la bonne connectique ! J'ai bien un faisceau qui alimente l'AB arrière ainsi que la commande électrique des rétroviseurs et de la hauteur des phares, mais c'est tout.
Bref je suis bloqué. Est-ce que quelqu'un sait si tous les Jimny sont precablés ? Les mien est un Jimny DDIS 65cv de 2004. Le plus bizarre c'est que j'ai bien le précablage au niveau des phares pour l'AB. Normalement je devrais avoir aussi la connectique pour l'inter non ?
Si quelqu'un peut m'aider à voir plus clair, un grand merci à lui....
PhilDeFer- Nouveau
- Messages : 39
Date d'inscription : 19/07/2016
Localisation : Bourges
Re: Ajout anti-brouillards avant
perso je ne me serais pas fait chier
je les monterai à l'ancienne
tu te fait un faisceau séparer en 4mm² pour le circuit de puissance et 2.5 mm² pour la commande
relais 20A double action
protection fusible 5A ou 10A pour la commande et 15 A ou 20A pour la puissance "au plus proche de la batterie"
les schémas sont déjà posté
je les monterai à l'ancienne
tu te fait un faisceau séparer en 4mm² pour le circuit de puissance et 2.5 mm² pour la commande
relais 20A double action
protection fusible 5A ou 10A pour la commande et 15 A ou 20A pour la puissance "au plus proche de la batterie"
les schémas sont déjà posté
_________________
je roule en diesel
Mikaël- Pilier
- Messages : 6261
Date d'inscription : 28/07/2010
Age : 51
Localisation : Audierne 29 BZH
Re: Ajout anti-brouillards avant
Mikael, toujours là quand il faut .
Alors oui je vais devoir faire ça, tout ce que tu dis, mais il va falloir déjà que je comprenne. C'est pas vraiment le cas, il me manque des trucs de base. Donc je vais me renseigner sur le primaire, et puis si tu le veux bien je viendrais compléter en te demandant. Pour l'instant c'est plus déprim qu'autre chose. C'est vrai que j'ai pas le pot, entre la prise ABS qu'existe pas sur mon Jimny et le précablage de l'AB inexistant...
Bref, merci Mikael.
Alors oui je vais devoir faire ça, tout ce que tu dis, mais il va falloir déjà que je comprenne. C'est pas vraiment le cas, il me manque des trucs de base. Donc je vais me renseigner sur le primaire, et puis si tu le veux bien je viendrais compléter en te demandant. Pour l'instant c'est plus déprim qu'autre chose. C'est vrai que j'ai pas le pot, entre la prise ABS qu'existe pas sur mon Jimny et le précablage de l'AB inexistant...
Bref, merci Mikael.
PhilDeFer- Nouveau
- Messages : 39
Date d'inscription : 19/07/2016
Localisation : Bourges
Re: Ajout anti-brouillards avant
regarde sur la doc
comme tu y as accès
normalement le jimny 2004 on tous l'ABS
du moins sur le mien de la même année en jlx
je l'avais
sur la doc il y a tout marqué
je vais faire une recherche
mais pas aujourd'hui " je rentre du taf là "
comme tu y as accès
normalement le jimny 2004 on tous l'ABS
du moins sur le mien de la même année en jlx
je l'avais
sur la doc il y a tout marqué
je vais faire une recherche
mais pas aujourd'hui " je rentre du taf là "
_________________
je roule en diesel
Mikaël- Pilier
- Messages : 6261
Date d'inscription : 28/07/2010
Age : 51
Localisation : Audierne 29 BZH
Re: Ajout anti-brouillards avant
C'est sympa Michael,
en fait le souci c'est que ces plans ne me 'parlent' pas, quand je suis devant ma Jimny j'arrice pas à faire la relation entre théorie et réalité en gros. Bref. Surtout quand rien ne correspond ! C'est bien simple, moi, en dessous du tableau de bord, je n'ai aucune prise libre. Aucune. Pas pour celle de l'ABS, pas pour celle de l'inter AB, rien.
Et puis après repiquer le courant, installer un relai, passer les cables, etc.. Je suis pas rendu .
en fait le souci c'est que ces plans ne me 'parlent' pas, quand je suis devant ma Jimny j'arrice pas à faire la relation entre théorie et réalité en gros. Bref. Surtout quand rien ne correspond ! C'est bien simple, moi, en dessous du tableau de bord, je n'ai aucune prise libre. Aucune. Pas pour celle de l'ABS, pas pour celle de l'inter AB, rien.
Et puis après repiquer le courant, installer un relai, passer les cables, etc.. Je suis pas rendu .
PhilDeFer- Nouveau
- Messages : 39
Date d'inscription : 19/07/2016
Localisation : Bourges
Re: Ajout anti-brouillards avant
j'ai trouvé un schéma
pour ton bouton "G71"
tu doit avoir un connecteur avec:
- 2 fils orange/filet jaune dessus
- 1 fil violet + 2 noir en dessous
pour le relais "G72"
il doit avoir une prise
d'un côté 1 vert/filet noir + 1 violet
de l'autre 1 vert/filet rouge + 1 noire
ne pas oublier de mettre un fusible de 15A dans la position 36 du boitier fusible
le fonctionnement est simple
sur le schéma
la commande:
- les fils orange/filet jaune + APC "+ après contact"
- le fils violet /blanc commande le relai
- le fil noire met le relais à la masse
la puissance:
- le fils vert/ filet noir + alimentation de puissance du relai ( protégé par le fusible de 15A)
ça ressort en vert / filet rouge alimentation des antibrouillard
- le fil vert / filet rouge se sépare en 2
pour alimenté les 2 antibrouillard au niveaux des parechocs
- le antibrouillard sont mis à la masse par les fils noir
pour ton montage
- suit les câble qui alimente ton commodo d'éclairage des phares
tu doit suivre 2 fils orange/filet jaune qui doivent t’amener à la fameuse prise G71
pour être sur la prise doit avoir le fils violet /blanc + 2 noire
bonne recherche
pour ton bouton "G71"
tu doit avoir un connecteur avec:
- 2 fils orange/filet jaune dessus
- 1 fil violet + 2 noir en dessous
pour le relais "G72"
il doit avoir une prise
d'un côté 1 vert/filet noir + 1 violet
de l'autre 1 vert/filet rouge + 1 noire
ne pas oublier de mettre un fusible de 15A dans la position 36 du boitier fusible
le fonctionnement est simple
sur le schéma
la commande:
- les fils orange/filet jaune + APC "+ après contact"
- le fils violet /blanc commande le relai
- le fil noire met le relais à la masse
la puissance:
- le fils vert/ filet noir + alimentation de puissance du relai ( protégé par le fusible de 15A)
ça ressort en vert / filet rouge alimentation des antibrouillard
- le fil vert / filet rouge se sépare en 2
pour alimenté les 2 antibrouillard au niveaux des parechocs
- le antibrouillard sont mis à la masse par les fils noir
pour ton montage
- suit les câble qui alimente ton commodo d'éclairage des phares
tu doit suivre 2 fils orange/filet jaune qui doivent t’amener à la fameuse prise G71
pour être sur la prise doit avoir le fils violet /blanc + 2 noire
bonne recherche
_________________
je roule en diesel
Mikaël- Pilier
- Messages : 6261
Date d'inscription : 28/07/2010
Age : 51
Localisation : Audierne 29 BZH
Re: Ajout anti-brouillards avant
Merci Mikael pour cette mine d'infos, je suis en déplacement actuellement, je me plonge dans toutes ces docs à mon retour.
PhilDeFer- Nouveau
- Messages : 39
Date d'inscription : 19/07/2016
Localisation : Bourges
Sujets similaires
» Phare anti-brouillard et ceinture avant
» Pose anti-brouillard
» Traitement anti rouille
» Anti démarrage du Jimny
» Problème avec feux anti-brouillard
» Pose anti-brouillard
» Traitement anti rouille
» Anti démarrage du Jimny
» Problème avec feux anti-brouillard
SUZUKI JIMNY FORUM FRANCE :: MECANIQUE :: MODES D'EMPLOI - ENTRETIEN ET REPARATION - DOCUMENTATION TECHNIQUE
Page 1 sur 1
Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
|
|
